Скачать ГОСТ 34983-2023 Вакуумная технология. Размеры фланцев без ножевидной кромкиДата актуализации: 01.01.2024 ГОСТ 34983-2023Вакуумная технология. Размеры фланцев без ножевидной кромки
Обозначение: | ГОСТ 34983-2023 |
Статус: | действующий |

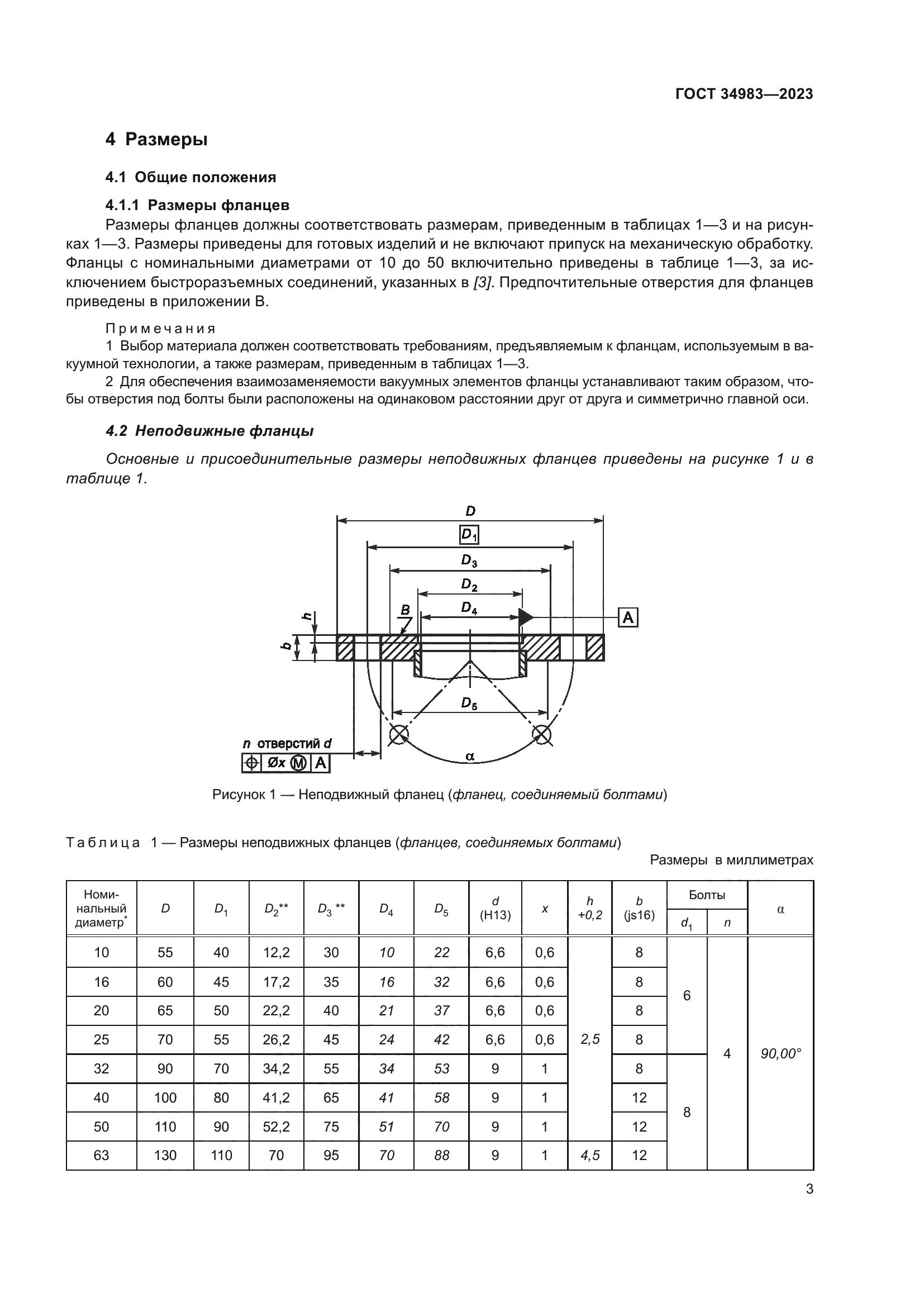

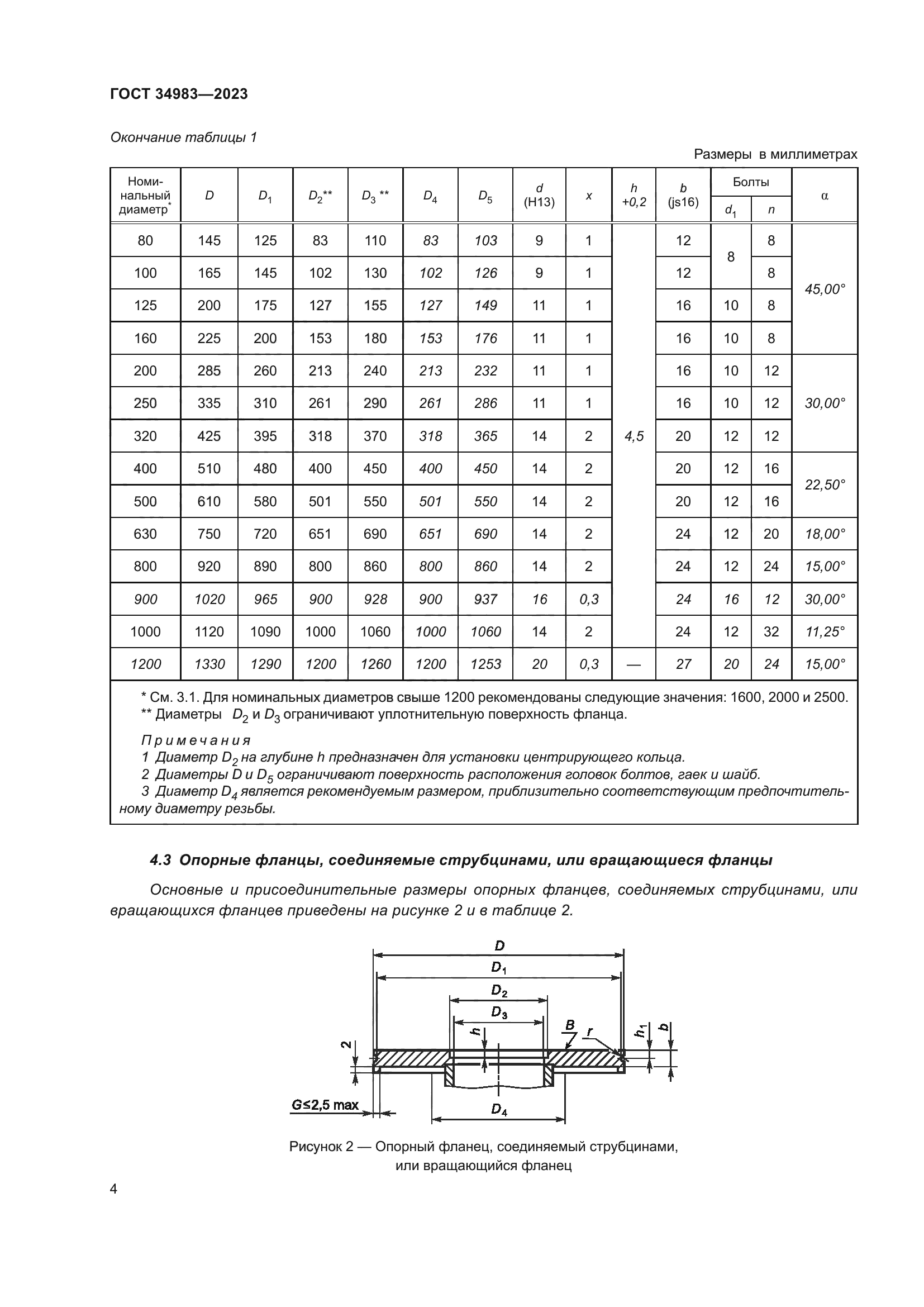

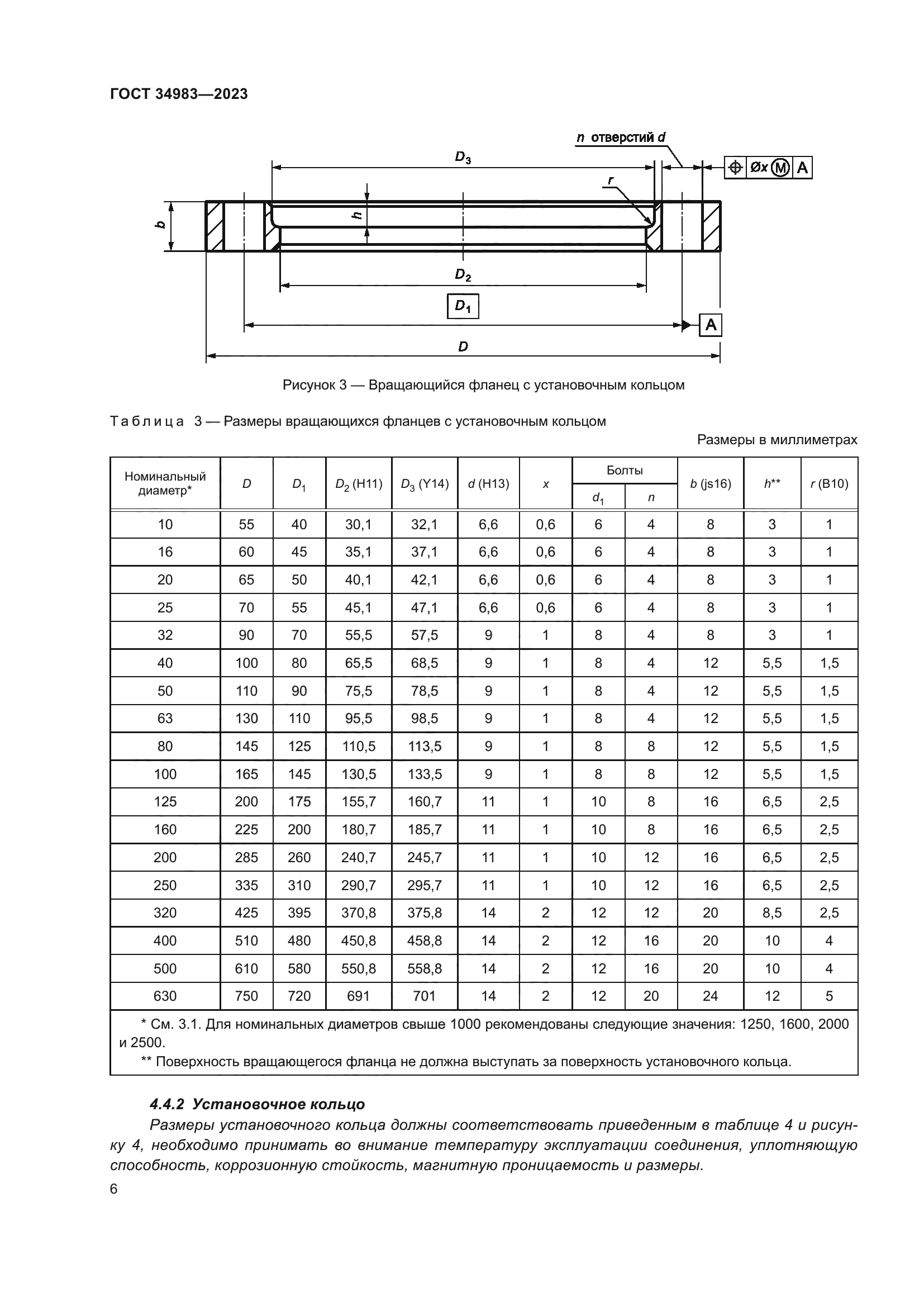

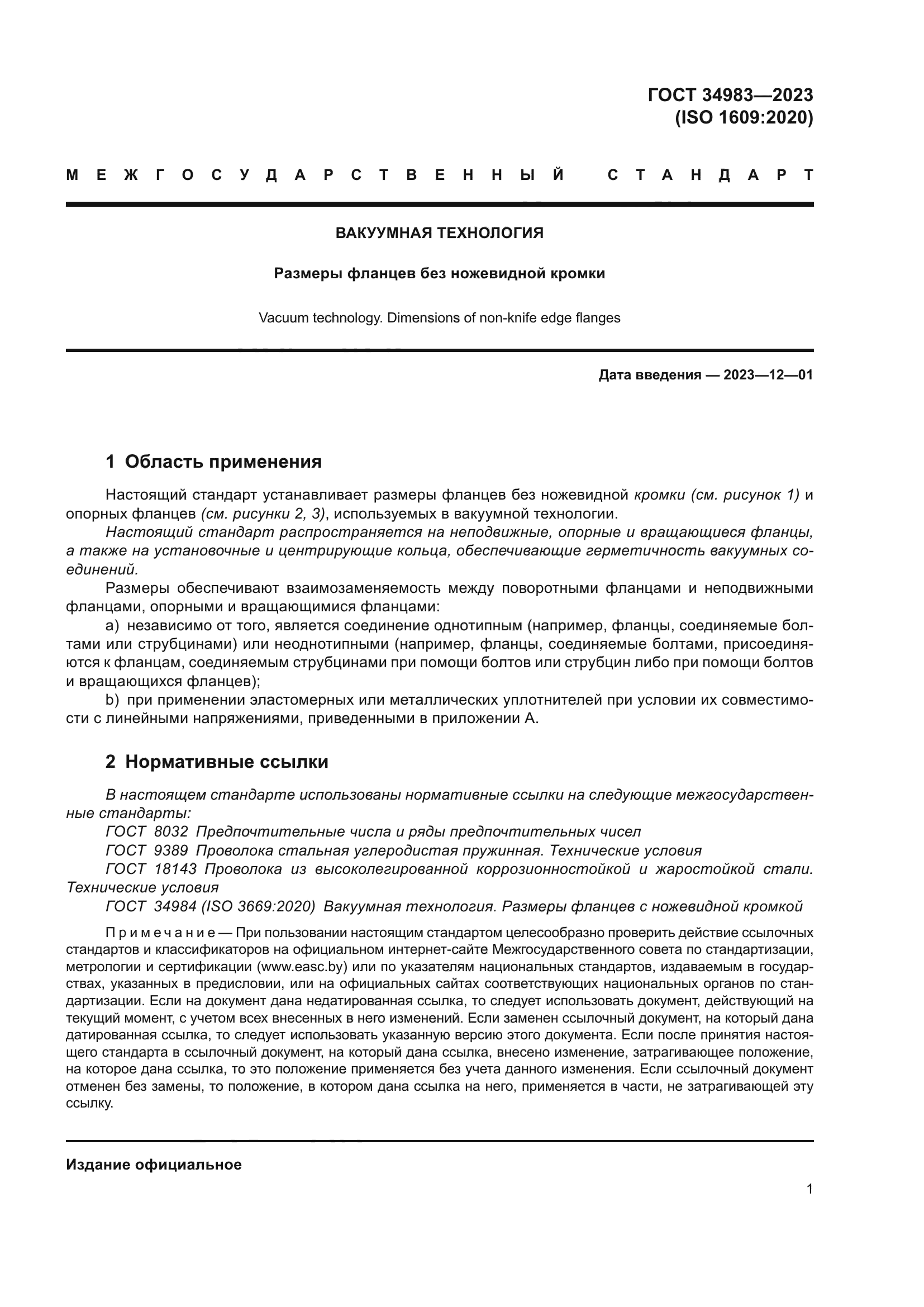

Название рус.: | Вакуумная технология. Размеры фланцев без ножевидной кромки | Название англ.: | Vacuum technology. Dimensions of non-knife edge flanges | Дата актуализации текста: | 01.01.2024 | Дата актуализации описания: | 01.01.2024 | Дата регистрации: | 28.07.2023 | Дата издания: | 02.11.2023 | Дата введения: | 01.12.2023 | Содержит требования: | ISО 1609:2020 | Нормативные ссылки: | ГОСТ 8032;ГОСТ 9389;ГОСТ 18143;ГОСТ 34984 | Область применения: | Настоящий стандарт устанавливает размеры фланцев без ножевидной кромки (см. рисунок 1) и опорных фланцев (см. рисунки 2, 3), используемых в вакуумной технологии. Настоящий стандарт распространяется на неподвижные, опорные и вращающиеся фланцы, а также на установочные и центрирующие кольца, обеспечивающие герметичность вакуумных соединений. Размеры обеспечивают взаимозаменяемость между поворотными фланцами и неподвижными фланцами, опорными и вращающимися фланцами: a) независимо от того, является соединение однотипным (например, фланцы, соединяемые болтами или струбцинами) или неоднотипными (например, фланцы, соединяемые болтами, присоединяются к фланцам, соединяемым струбцинами при помощи болтов или струбцин либо при помощи болтов и вращающихся фланцев); b) при применении эластомерных или металлических уплотнителей при условии их совместимости с линейными напряжениями, приведенными в приложении А | |
|
