Скачать ГОСТ Р 58721-2019 Соединения сварные из сталей марок 10гн2мфа, 15х2нмфа деталей оборудования и трубопроводов атомных энергетических установок. Требования к сварке, наплавке и термической обработкеДата актуализации: 01.01.2024  ГОСТ Р 58721-2019
Соединения сварные из сталей марок 10гн2мфа, 15х2нмфа деталей оборудования и трубопроводов атомных энергетических установок. Требования к сварке, наплавке и термической обработке
| Обозначение: | ГОСТ Р 58721-2019 |
| Статус: | действующий |

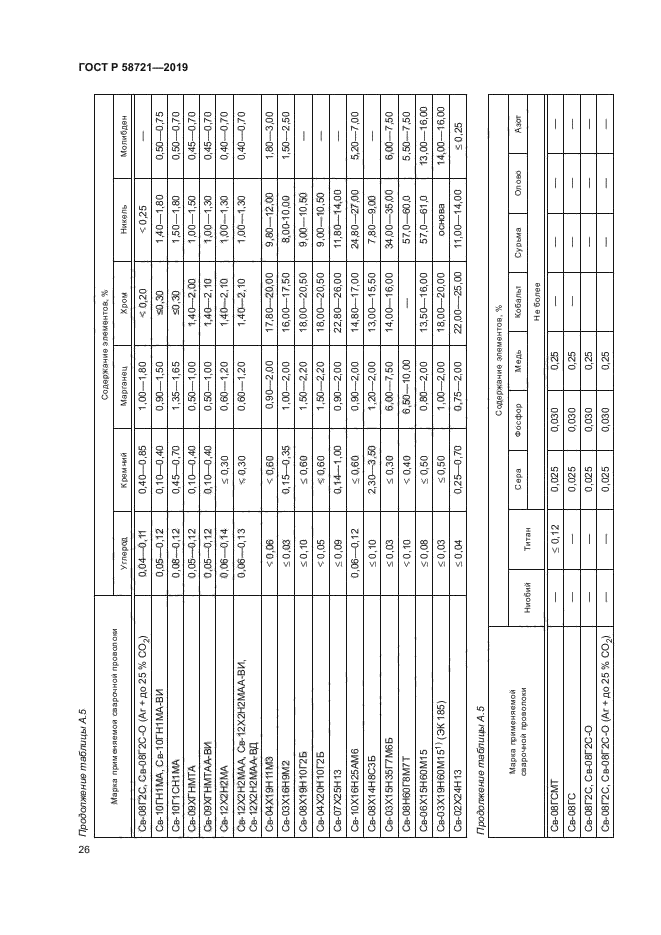

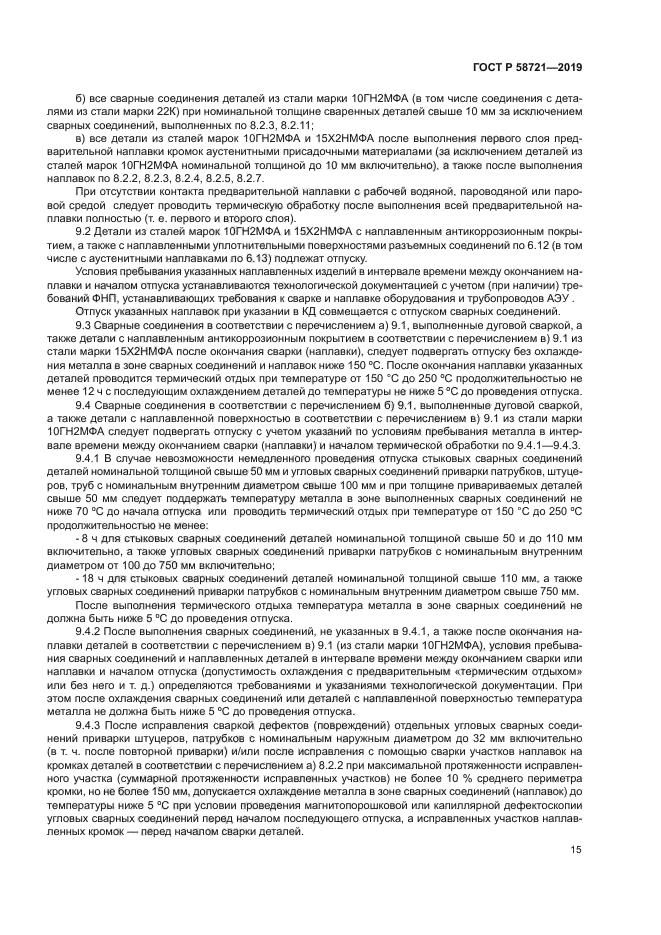

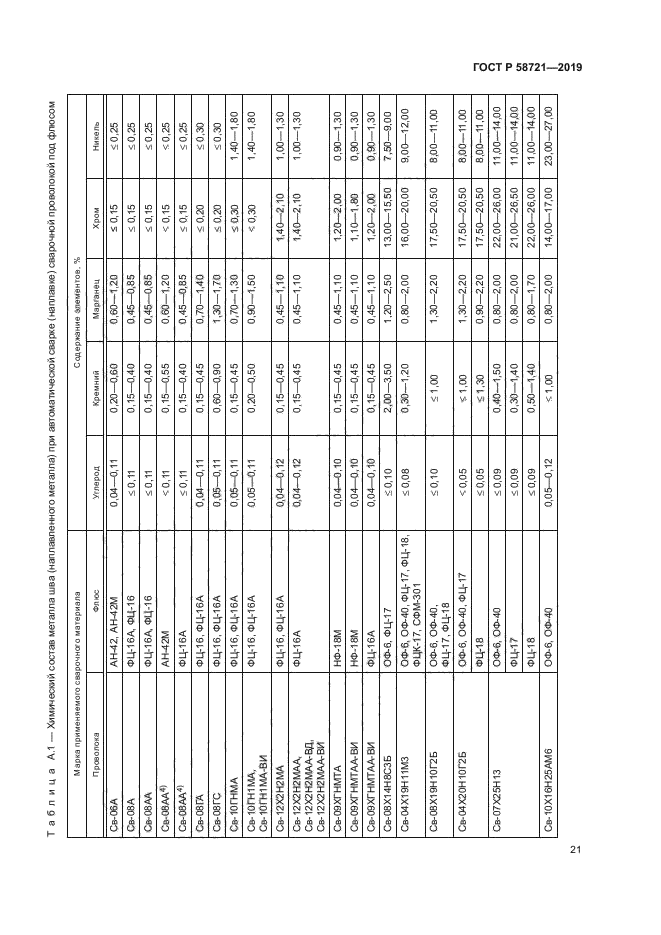

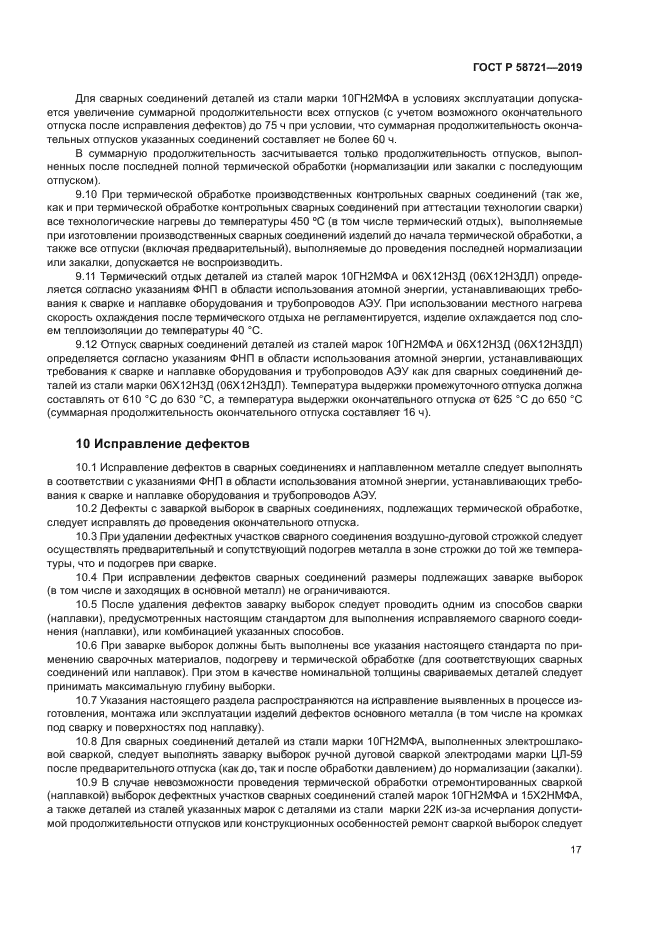

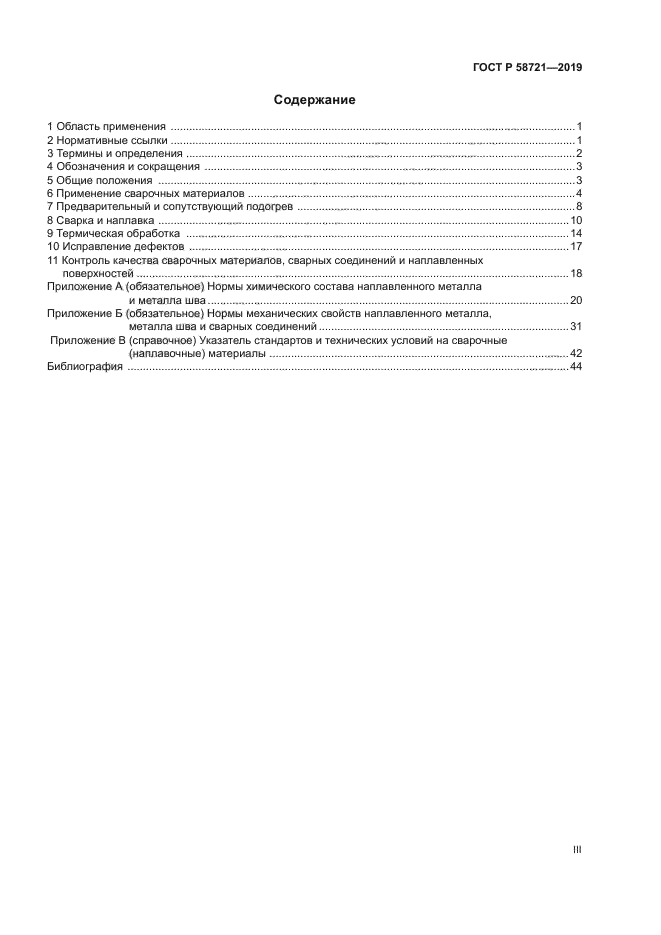

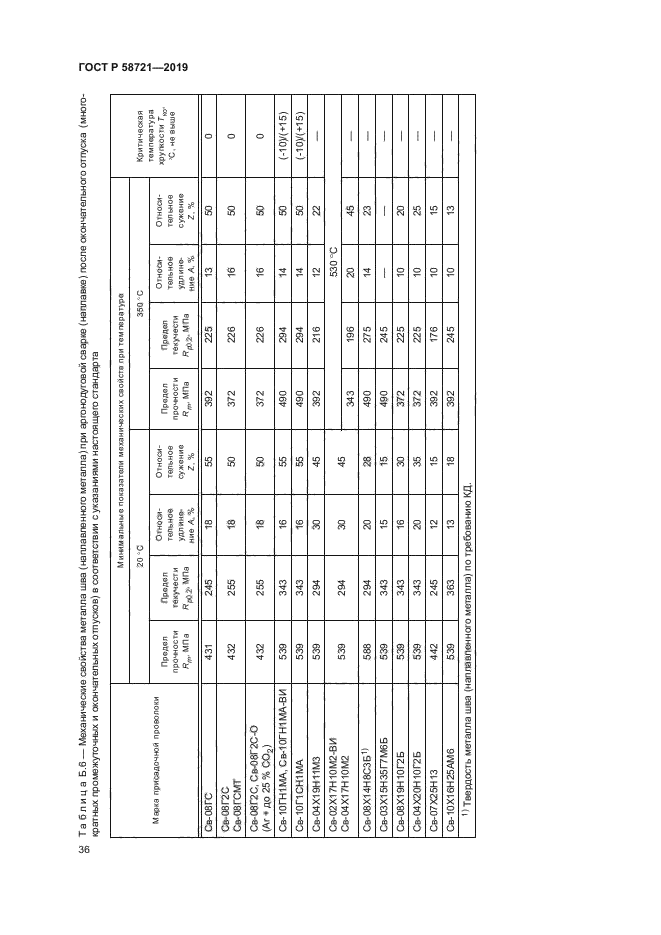

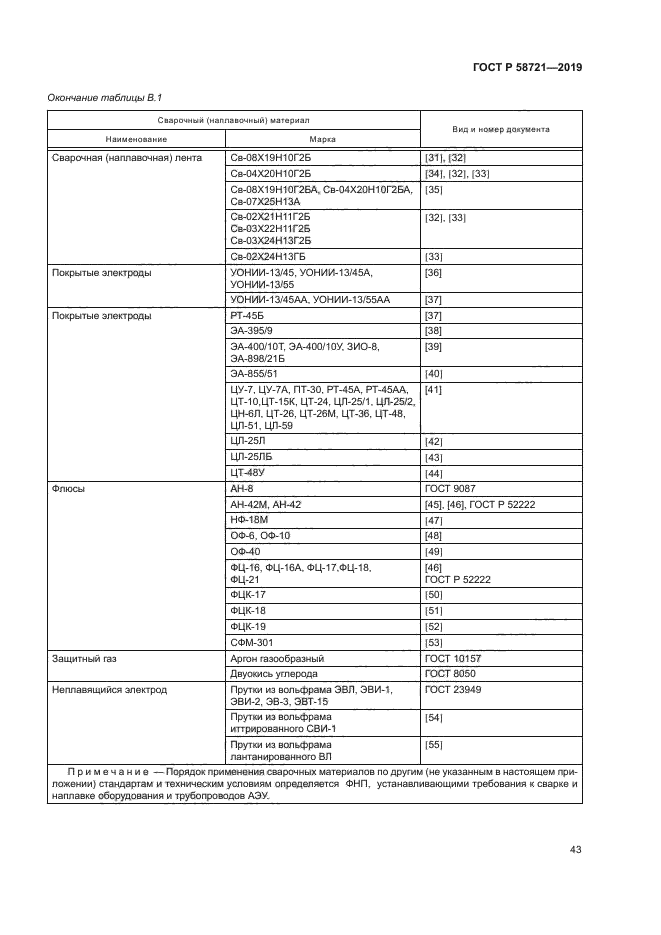

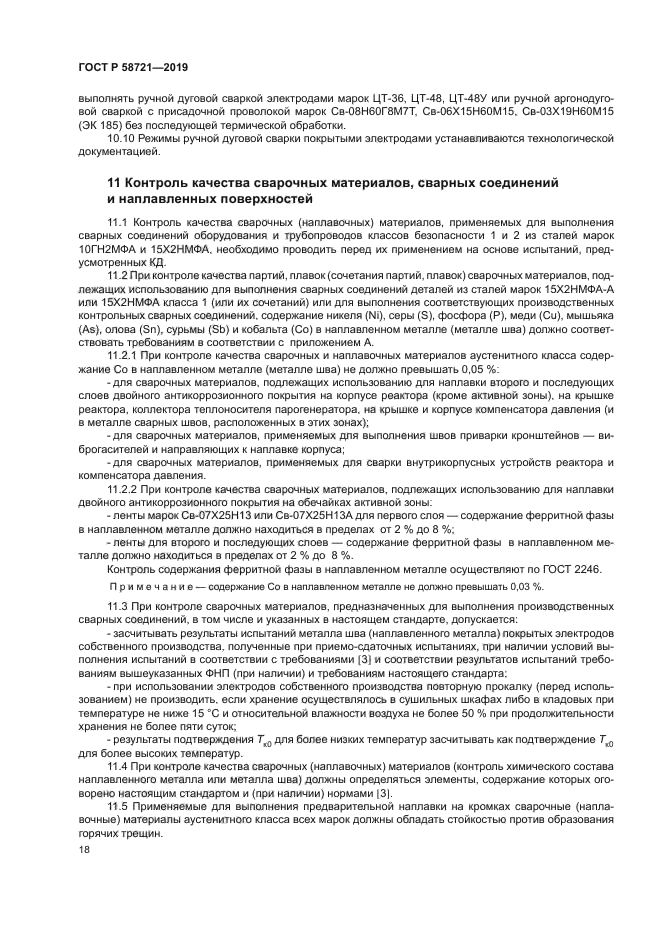

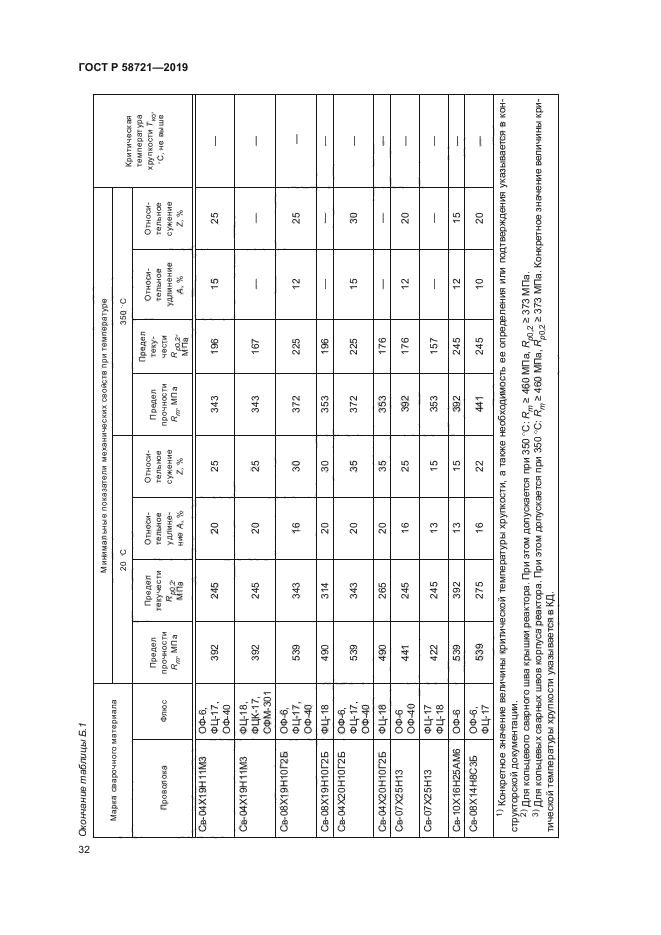

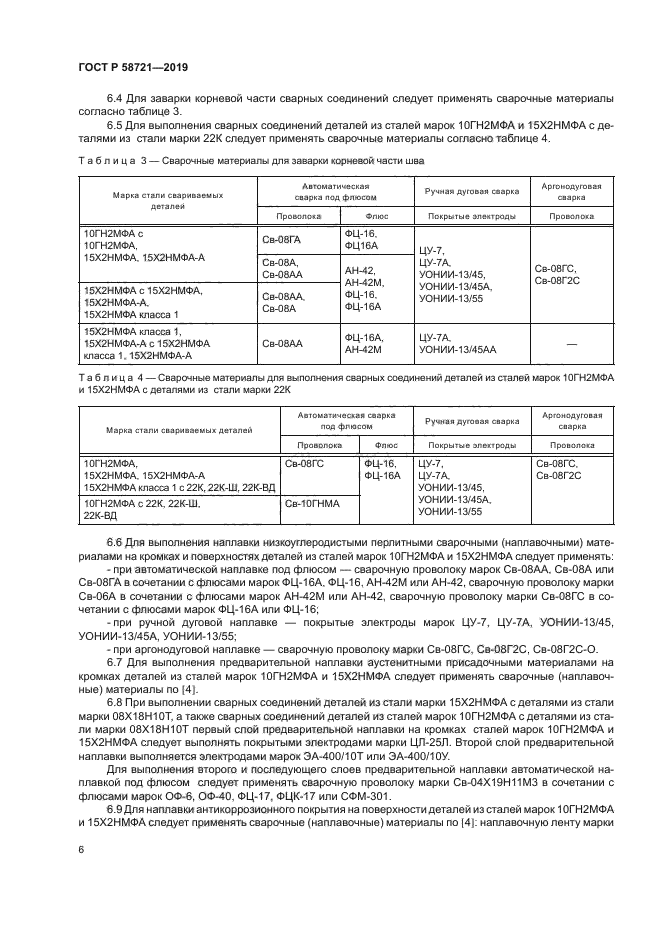

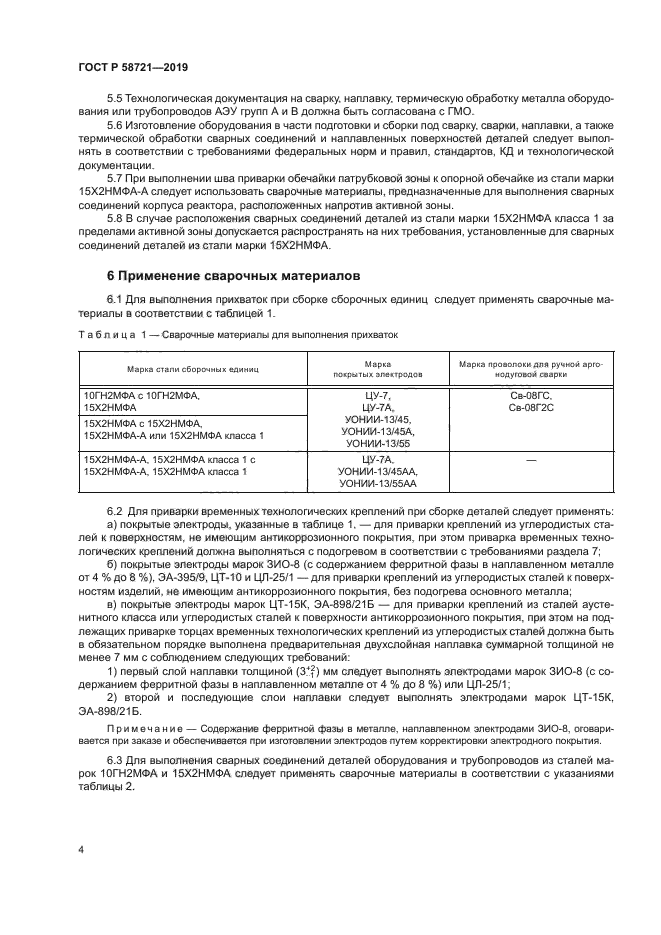

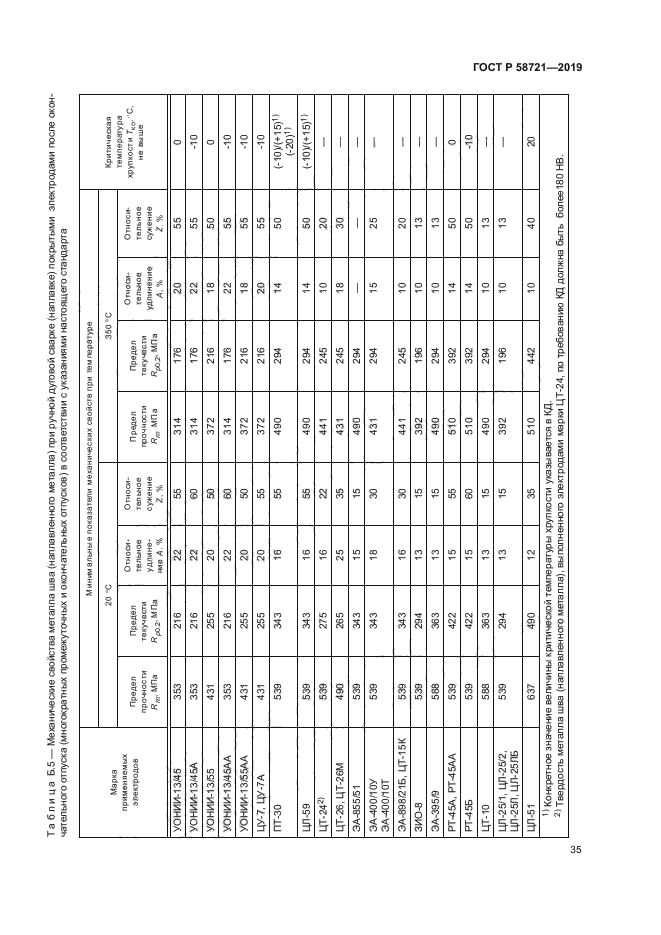

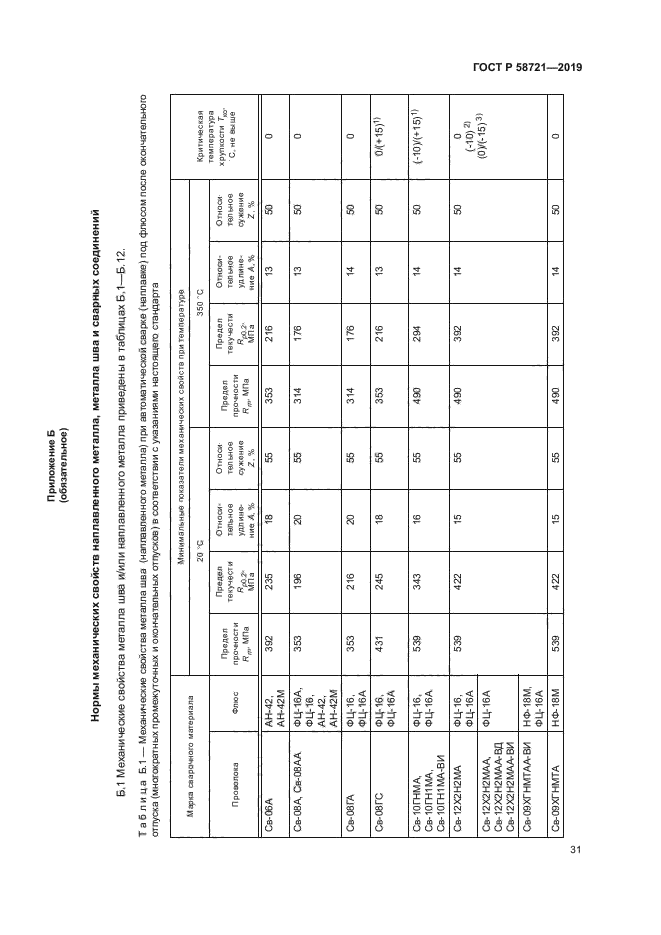

| Название рус.: | Соединения сварные из сталей марок 10гн2мфа, 15х2нмфа деталей оборудования и трубопроводов атомных энергетических установок. Требования к сварке, наплавке и термической обработке | | Название англ.: | Welded connections of steel grades 10ГН2МФА, 15Х2НМФА of the equipments details and pipelines of nuclear power plants. Requirements to welding, surfacing and heat treatment | | Дата актуализации текста: | 01.01.2021 | | Дата актуализации описания: | 01.07.2023 | | Дата издания: | 04.02.2020 | | Дата введения: | 01.04.2020 | | Нормативные ссылки: |  ГОСТ 10157;ГОСТ Р ИСО 17659-2009;ГОСТ 2.001-2013;ГОСТ 2246;ГОСТ 23949;ГОСТ Р 50.02.01;ГОСТ 8050;ГОСТ 9087;ГОСТ Р 52222;ГОСТ Р ИСО 857-1-2009;ГОСТ 14771-76;ГОСТ 5264-80 | | Область применения: | Настоящий стандарт распространяется на оборудование и трубопроводы классов безопасности 1 и 2 в соответствии с федеральными нормами и правилам [1], предназначенные для атомных энергетических установок и выполненные из сталей марок 10ГН2МФА, 15Х2НМФА, 15Х2НМФА-А и 15Х2НМФА класса 1 в соответствии с требованиями федеральных норм и правил [2], [3] и правилами и нормами [4]. Настоящий стандарт устанавливает требования к сварке, наплавке и термической обработке сварных соединений и наплавленных поверхностей деталей оборудования и трубопроводов из сталей марок 10ГН2МФА, 15Х2НМФА, 15Х2НМФА-А и 15Х2НМФА класса 1, в том числе с плакирующим слоем из коррозионностойких хромоникелевых сталей аустенитного класса, а также сварных соединений и наплавленных поверхностей деталей из перечисленных сталей с деталями из сталей марок 22К, 08Х18Н10Т и 06Х12Н3Д (06Х12Н3ДЛ), а также из стали 20 в части приварки патрубков системы управления и защиты (далее - СУЗ) к крышке корпуса реактора из стали марки 15Х2НМФА с наплавленным антикоррозионным покрытием | |
|

|
