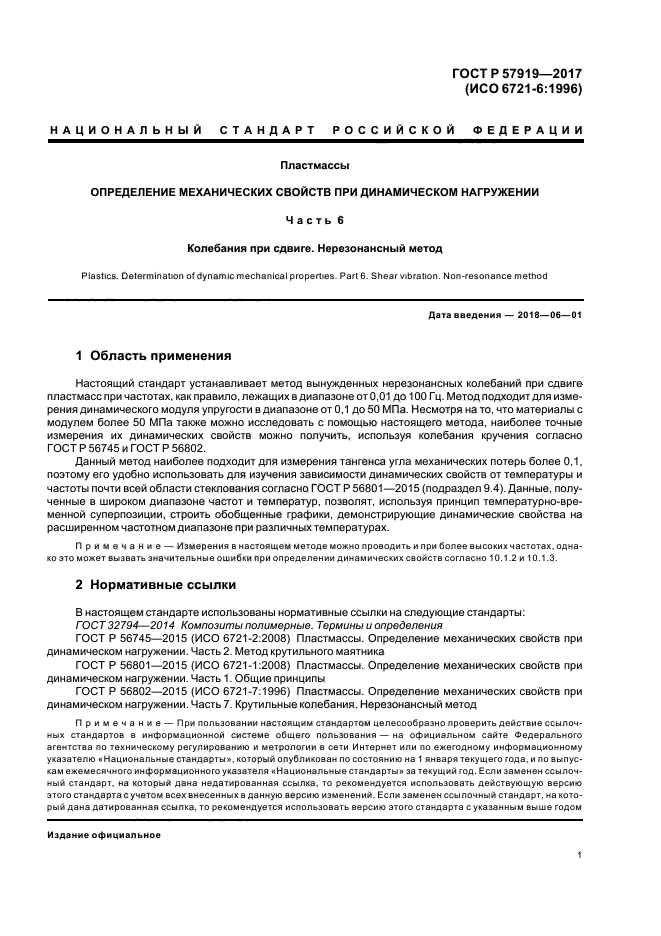

Скачать ГОСТ Р 57919-2017 Пластмассы. Определение механических свойств при динамическом нагружении. Часть 6. Колебания при сдвиге. Нерезонансный методДата актуализации: 01.01.2024 ГОСТ Р 57919-2017Пластмассы. Определение механических свойств при динамическом нагружении. Часть 6. Колебания при сдвиге. Нерезонансный метод
Обозначение: | ГОСТ Р 57919-2017 |
Статус: | действующий |
Название рус.: | Пластмассы. Определение механических свойств при динамическом нагружении. Часть 6. Колебания при сдвиге. Нерезонансный метод | Название англ.: | Plastics. Determination of dynamic mechanical properties. Part 6. Shear vibration. Non-resonance method | Дата актуализации текста: | 01.01.2021 | Дата актуализации описания: | 01.07.2023 | Дата издания: | 16.11.2017 | Дата введения: | 01.06.2018 | Содержит требования: | ISO 6721-6:1996 | Нормативные ссылки: | ГОСТ 32794;ГОСТ Р 56745-2015;ГОСТ Р 56801-2015;ГОСТ Р 56802-2015 | Область применения: | Настоящий стандарт устанавливает метод вынужденных нерезонансных колебаний при сдвиге пластмасс при частотах, как правило, лежащих в диапазоне от 0,01 до 100 Гц. Метод подходит для измерения динамического модуля упругости в диапазоне от 0,1 до 50 МПа. Несмотря на то, что материалы с модулем более 50 МПа также можно исследовать с помощью настоящего метода, наиболее точные измерения их динамических свойств можно получить, используя колебания кручения согласно ГОСТ Р 56745 и ГОСТ Р 56802. Данный метод наиболее подходит для измерения тангенса угла механических потерь более 0,1, поэтому его удобно использовать для изучения зависимости динамических свойств от температуры и частоты почти всей области стеклования согласно ГОСТ Р 56801–2015 (подраздел 9.4). Данные, полученные в широком диапазоне частот и температур, позволят, используя принцип температурно–временной суперпозиции, строить обобщенные графики, демонстрирующие динамические свойства на расширенном частотном диапазоне при различных температурах | |
|
