Обозначение: | ГОСТ 13997.5-84 |
Статус: | действующий |
Название рус.: | Материалы и изделия огнеупорные цирконийсодержащие. Методы определения окиси железа |
Название англ.: | Zirconium containing refractory materials and products. Methods for determination of iron oxide |
Дата актуализации текста: | 06.04.2015 |
Дата актуализации описания: | 01.07.2023 |
Дата издания: | 01.08.2004 |
Дата введения: | 01.07.1985 |
Код ОКП: | 159400 |
Взамен: | ГОСТ 13997.3-78 |
Содержит требования: | СТ СЭВ 4430-83 |

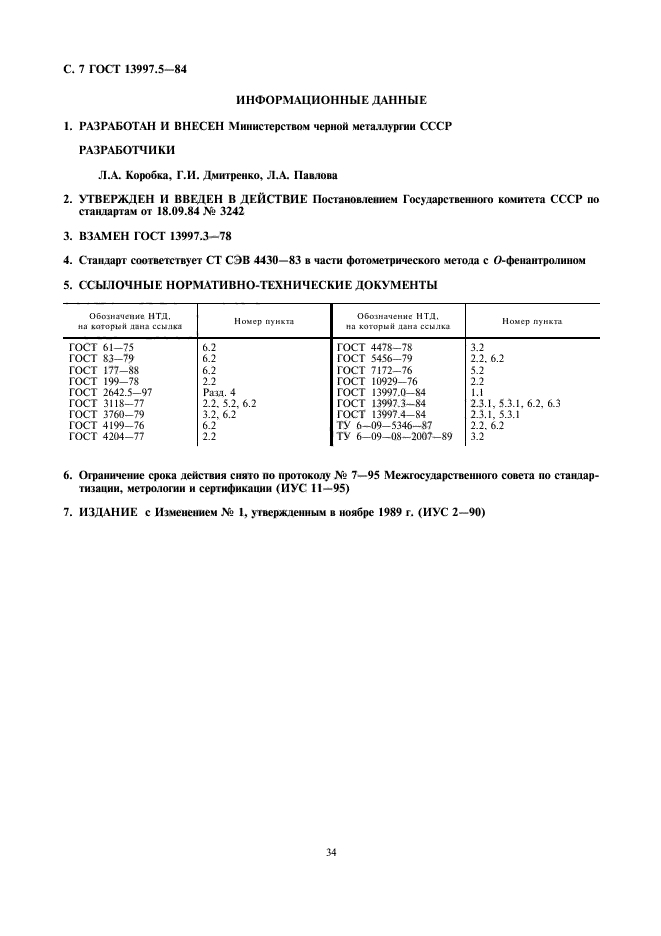

Нормативные ссылки: | ГОСТ 61-75;ГОСТ 83-79;ГОСТ 177-77;ГОСТ 199-78;ГОСТ 2642.5-86;ГОСТ 3118-77;ГОСТ 3760-79;ГОСТ 4199-76;ГОСТ 4204-77;ГОСТ 4478-78;ГОСТ 5456-79;ГОСТ 7172-76;ГОСТ 10929-76;ГОСТ 13997.0-84;ГОСТ 13997.3-84;ГОСТ 13997.4-84;ТУ 6-09-5346-87;ТУ 6-09-08-2007-89 |

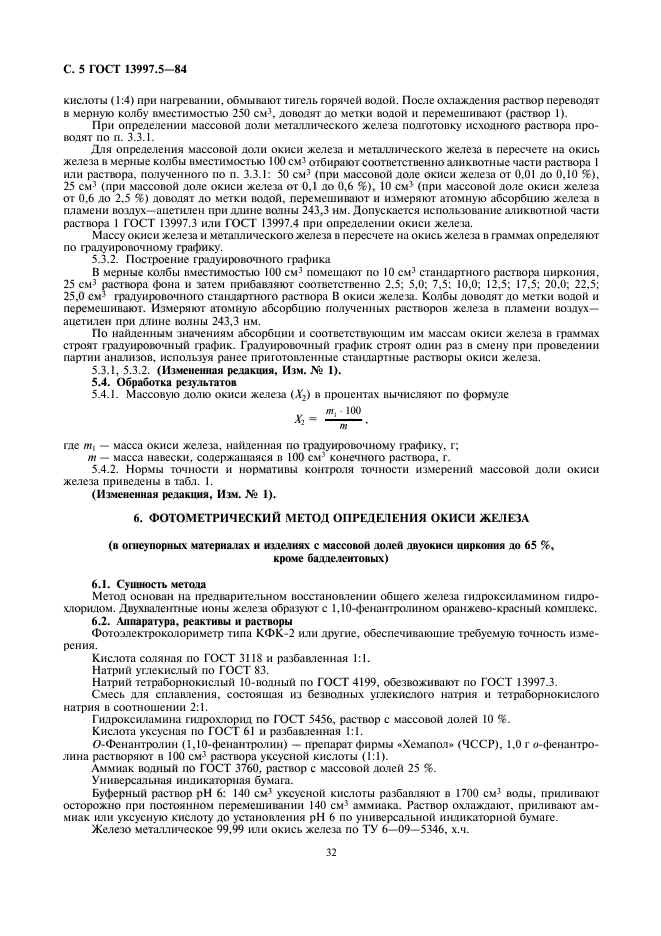

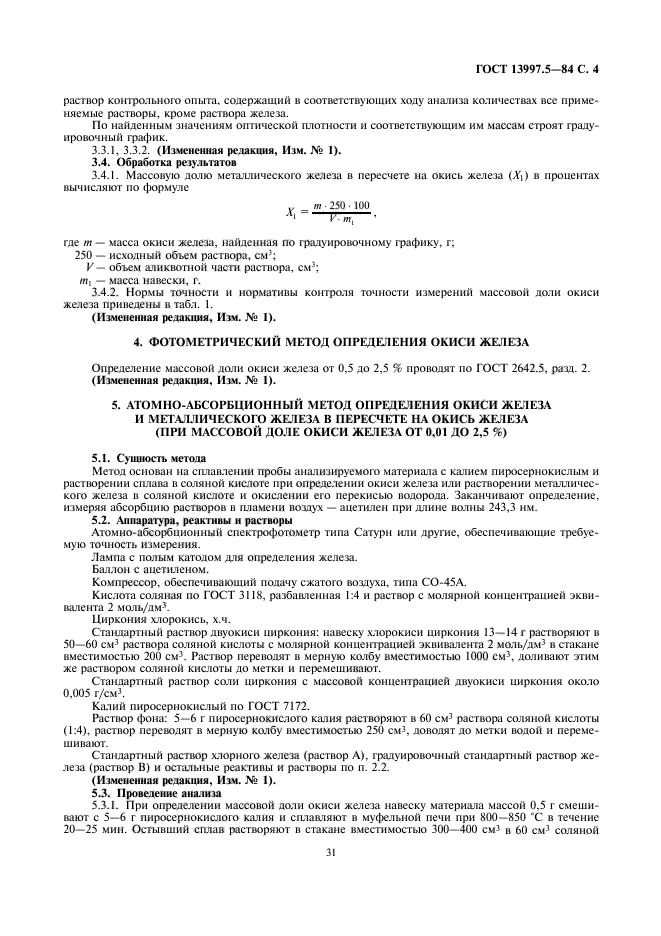

Область применения: | Настоящий стандарт устанавливает методы определения окиси железа в материалах и изделиях огнеупорных цирконийсодержащих, а также металлического железа (в пересчете на окись железа): фотометрический метод с использованием комплексообразователя о-фенантролина определения окиси железа (при массовой доле окиси железа от 0,01 до 0,6%); фотометрический метод с сульфосалициловой кислотой для определения металлического железа в пересчете на окись железа (при массовой доле окиси железа от 0,01 до 0,6 %); фотометрический метод определения окиси железа с сульфосалициловой кислотой (при массовой доле окиси железа от 0,5 до 2,5%); атомно-абсорбционный метод определения окиси железа в пересчете на окись железа (при массовой доле окиси железа от 0,01 до 2,5%); фотометрический метод с о-фенантролином определения окиси железа (при массовой доле окиси железа от 0,01 до 2,5%) в огнеупорных материалах и изделиях из них с массовой долей двуокиси циркония до 65% (кроме бадделеитовых) |
Список изменений: | №1 от 01.07.1990 (рег. 29.11.1989) «Срок действия продлен» |
|
