ОКП 2244400000

Группа Ж 15





СОГЛАСОВАНО

УТВЕРЖДАЮ

Генеральный директор
АО "Теплопроект"

_________ Е.Г. Овчаренко

_________ 2001 г.

Главный инженер
АООТ "МРТЗ"

_________ С.В. Бочков

_________ 17.01. 2001 г.



ПЛИТЫ ТЕПЛОИЗОЛЯЦИОННЫЕ
ИЗ ВСПЕНЕННОГО САМОЗАТУХАЮЩЕГО
ПОЛИСТИРОЛА

ТУ 2244-002-11488074-01

Вводятся впервые

Дата введения 18. 01.2001 г.

Без ограничения срока действия



СОГЛАСОВАНО:

Центр Госсанэпиднадзора
в г. Москве

Гигиеническое заключение
№ 77.01.03.224.П 02905.02.1
от 06.02.01

Зам. главного инженера -
начальник СКТБ АООТ "МРТЗ"

_________ И.М. Резников

_________ 17.01. 2001 г.

Директор ЗАО "ИЗОБОРД"

_________ В.А. Жесков

_________ 17.01. 2001 г.

2001 год

Настоящие технические условия распространяются на плиты универсальные теплоизоляционные (ПУТ), изготавливаемые формовочным способом из суспензионного вспенивающегося полистирола с добавкой антипирена.

Плиты универсальные предназначены для тепловой изоляции зданий в качестве среднего слоя строительных ограждений конструкций. Температура изомеруемых поверхностей не должна быть выше 80 °С.

Плиты относятся к группе сгораемых материалов.

Условное обозначение плит состоит из буквенного обозначения типа плиты, марки, размеров по длине, ширине и толщине в миллиметрах и обозначения настоящих технических условий.

Пример условного обозначения плиты универсальной теплоизоляционной из вспененного полистирола с антипиреном марки 35, длиной 900 мм, шириной 450 мм и толщиной 50 мм; плотность 25:

ПУТ-30-900´450´50, плотность 25 ТУ 2244-002-11488074-01.

1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

1.1. Основные параметры и характеристики.

1.1.1. Плиты из вспененного самозатухающего полистирола должны соответствовать требованиям настоящих технических условий, чертежам (приложение № 2) и изготавливаться в соответствии с технической документацией, утвержденной в установленном порядке.

В зависимости от плотности плиты подразделяются на марки: 25 и 35.

1.1.2. Номинальные глобальные размеры плит должны быть: по длине - 900 мм, по ширине 450 мм, по толщине - 30; 50; 70 мм.

Номинальные размеры фасонных элементов плит должны соответствовать чертежам приложение № 2.

1.1.3. Изделия должны иметь правильную геометрическую форму и при их совмещении в конструкции должны плотно прилегать по контуру между собой. Отклонение от плоскостности грани плиты не должно быть более 3 мм на 500 мм длины грани.

1.1.4. Разность длин диагоналей не должна превышать 5 мм.

1.1.5. Предельные отклонения от номинальных размеров не должны превышать; мм

по длине

± 2,0

по ширине

± 2,0

по толщине

± 1,0

1.1.6. На поверхности плит не допускаются трещины, расслоения (неспекаемость гранул), недопрессовки, выпуклости или впадины длиной более 100 мм, шириной более 5 мм и высотой (глубиной) более 5 мм.

1.1.7. На плитах допускаются следующие отклонения, не снижающие их

эксплутационных качеств:

а) облой по линии разъема пресс-формы толщиной не более 1,5 мм;

б) углубление от толкателей и инжекторов глубиной не более 2 мм и выступы от инжекторов не более 1,5 мм относительно поверхности изделий;

в) сколы по контуру плит, если при этом не образуются сквозные отверстия при стыковке плит друг с другом;

г) незначительные задиры на любой поверхности изделий от оформляющих частей пресс-формы;

д) притупленность ребер и углов глубиной не более 3 мм от вершины прямого угла.

Остальные возможные отклонения - по согласованию с заказчиком.

Примечание.

Допускается обрезка отдельных участков плит с дефектами и сдача этих плит в эксплуатацию по согласованию с заказчиком.

1.1.8. По физико-механическим свойствам плиты должны соответствовать нормам, указанным в таблице № 2.

Таблица 2


п/п

Наименование показателя

Марка

25

35

1.

Плотность кг/м3

0т 15,1до 25

0т 25,1 до 35

2.

Прочность на сжатие при 10 % линейной деформации, Мпа, не менее

0,1

0,16

3.

Предел прочности при изгибе, МПа, не менее

0,18

0,25

4.

Теплопроводность при (25±5) °С, Вт/(м × к), не более

0,039

0,037

5.

Водопоглощение за 24 ч., в % по объему, не более

2,0

2,0

6.

Время самостоятельного горения, с., не более

2,0

2,0

1.1.9. Плиты могут быть использованы при строительстве не ранее, чем через 15 суток после их изготовления.

1.2. Характеристика исходного сырья.

1.2.1. Сырьем для производства плит является вспенивающийся самозатухающий полистирол марки ПСВ - С513 (ТУ 301-05-164-92) или другие марки, которые обеспечивают свойства готовых плит, указанные в таблице № 2.

1.2.2. Средний диаметр гранул материала должен быть указан в сопроводительном документе на материал предприятием-поставщиком.

1.2.3. Все марки вспенивающегося самозатухающего полистирола, из которого изготавливаются плиты, должны иметь гигиенический сертификат, выданный Минздравом РФ.

1.3. Маркировка.

1.3.1. На всех плитах на боковой грани проставляется штамп с указанием типа плиты, плотности, номера и даты изготовления. При маркировке плит должны соблюдаться требования ГОСТ 25880.

1.3.2. К каждому грузовому месту прилагается этикетка с указанием:

- наименования предприятия изготовителя;

- марки материала;

- номера партии;

- наименования и количества плит;

- массы нетто;

- обозначения технических условий;

- даты изготовления.

1.4. Упаковка.

1.4.1. Плиты поставляют упакованными в транспортные пакеты или в неупакованном виде. При формировании пакета должны соблюдаться требования ГОСТ 26663.

1.4.2. Плиты комплектуются в пакеты в количестве не более 10 штук и закрепляются лентой с липким слоем типа «Стрейч».

7. ГАРАНТИИ ИЗГОТОВТЕЛЯ

7.1. Изготовитель гарантирует соответствие плит требованиям настоящих Технических условий при соблюдении потребителем условий транспортирования, хранения.

7.2. Гарантийный срок хранения плит в складских условиях - 12 месяцев со дня изготовления.

7.3. Изделия могут быть использованы по истечении гарантийного срока хранения. Необходимость проведения и объем дополнительной проверки качества плит перед применением определят потребитель.



Приложение №1

ПЕРЕЧЕНЬ
нормативной документации, на которой имеются
ссылки в настоящих Технических условиях.

№ ГОСТ,
ТУ

Наименование

Пункт ТУ
в котором дана ссылка

ТУ 301-05-164-92

Полистирол вспенивающийся суспензионный с поверхностной обработкой частиц.

1.2.1

ГОСТ 25880-83

Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортировка и хранение.

1.3.1

ГОСТ 26663-85

Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования.

1.4.1

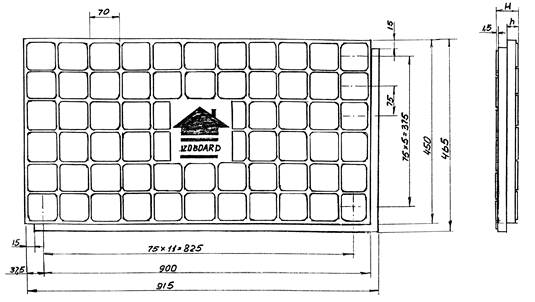

Приложение №2

Плита универсальная теплоизоляционная
(ПУТ)

Обозначение

Н

h

ПУТ 900´450´Н

30

15

ПУТ 900´450´Н

50

25

ПУТ 900´450´Н

70

35
