Horizontal copy-milling machines. Basic dimensions

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ КОПИРОВАЛЬНО-ФРЕЗЕРНЫЕ
ГОРИЗОНТАЛЬНЫЕ

ОСНОВНЫЕ РАЗМЕРЫ

ГОСТ 10460-72

(СТ СЭВ 5939-87)



ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР ПО СТАНДАРТАМ
Москва













ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СТАНКИ КОПИРОВАЛЬНО-ФРЕЗЕРНЫЕ
ГОРИЗОНТАЛЬНЫЕ

Основные размеры

Horizontal copy-milling machines.
Basic dimensions

ГОСТ
10460-72*

(СТ СЭВ 5939-87)

Взамен
ГОСТ 10460-63

* Переиздание (декабрь 1979 г.) с изменением № 1, утвержденным в августе 1979 г. (ИУС 10-1979 г.).

(Измененная редакция, Изм. № 2).

Утвержден постановлением Государственного комитета стандартов Совета Министров СССР от 27 октября 1972 г. № 1987. Срок введения установлен

с 01.07. 1974 г.

Проверен в 1979 г. Срок действия продлен

до 01.01. 1984 г.

Несоблюдение стандарта преследуется по закону

1, Настоящий стандарт распространяется на горизонтальные копировально-фрезерные станки с подвижным столом или подвижной стойкой.

2. Основные размеры горизонтальных копировально-фрезерных станков должны соответствовать указанным на черт. 1, 2 и в таблице.

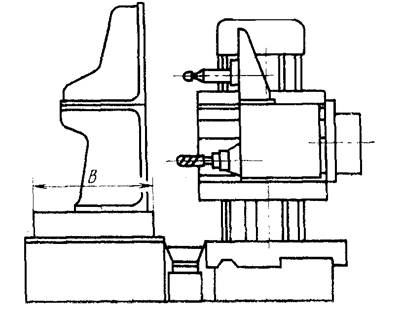

Станки с подвижным столом

Черт. 1

Станки с подвижной стойкой

Черт. 2

Примечание. Черт. 1 и 2 не определяют конструкции станков.

Размеры в мм

Наименование основных размеров

Нормы

Размеры рабочей поверхности стола или плиты

Ширина В

500

630

10O0

1600

2500

Длина

1000

1250

2000

3150

5000

Наибольшее вертикальное перемещение шпиндельной бабки, не менее

450

500

800

1250

2000

Наибольшее горизонтальное перемещение стола или стойки, не менее

710

1000

1400

2240

3550

Наибольшее осевое перемещение шпинделя, не менее

200

320

500

630

800

Конец шпинделя по ГОСТ 856-72

50

55

60

(Измененная редакция, Изм. № 1).

3. Допускается увеличение наибольших перемещений шпиндельной бабки, стола, стойки, шпинделя, и соответственно размеров рабочей поверхности стола или плиты по ряду Ra 20, но не более чем в 1,6 раза по сравнению с указанными в таблице.
