СОВЕТ ЭКОНОМИЧЕСКОЙ ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 3293-81

ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ

РЕЗЬБА КРУГЛАЯ

ПРОФИЛЬ И ОСНОВНЫЕ РАЗМЕРЫ

1983

Постановлением Государственного комитета СССР по стандартам от 16 декабря 1982 г. № 4795 стандарт Совета Экономической Взаимопомощи СТ СЭВ 3293-81 «Основные нормы взаимозаменяемости. Резьба круглая. Профиль и основные размеры»

введен в действие непосредственно в качестве государственного стандарта СССР

в народном хозяйстве СССР

с 01.01.83

в договорно-правовых отношениях по сотрудничеству

с 01.01.83

СОВЕТ
ЭКОНОМИЧЕСКОЙ
ВЗАИМОПОМОЩИ

СТАНДАРТ СЭВ

СТ СЭВ 3293-81



Основные нормы взаимозаменяемости

РЕЗЬБА КРУГЛАЯ

Профиль и основные
размеры

Взамен
СТ СЭВ 307-76
в части раздела 1



Группа Г13



Утвержден Постоянной Комиссией по сотрудничеству
в области стандартизации

Гавана, декабрь 1981 г.

Настоящий стандарт СЭВ устанавливает профили, диаметры, шаги и основные размеры круглой резьбы.

Стандарт СЭВ не распространяется на круглую резьбу специального назначения.

1. ПРОФИЛИ

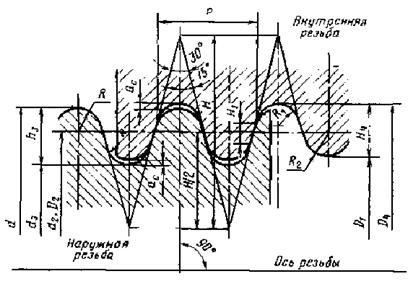

Номинальные профили наружной и внутренней резьбы и размеры их элементов должны соответствовать указанным на чертеже и в табл. 1.

d - наружный диаметр наружной резьбы (номинальный); D4 - наружный диаметр внутренней резьбы; d2 - средний диаметр наружной резьбы; D2 - средний диаметр внутренней резьбы; d3 - внутренний диаметр наружной резьбы; D1 - внутренний диаметр внутренней резьбы; Р - шаг резьбы; Н - высота исходного треугольника; Н1 - рабочая высота профиля резьбы; h3 - высота профиля наружной резьбы; H4 - высота профиля внутренней резьбы; R - радиус вершины и впадины наружной резьбы; R1 - радиус впадины внутренней резьбы; R2 - радиус вершины внутренней резьбы; ас - номинальный зазор по вершинам резьбы.

Таблица 1

Размеры в mm

Шаг Р

Число шагов z на длине 25,4 mm

Н = 1,866025Р

Н1 = 0,083505Р

h2 = H4 = 0,5Р

ас = 0,05Р

R = 0,238507Р

R1 = 0,221047Р

R2 = 0,255967Р

2,540

10

4,739704

0,212104

1,270000

0,127000

0,605807

0,561459

0650155

3,175

8

5,924629

0,265130

1,587500

0,158750

0,757259

0,701824

0,812694

4,233

6

7,899950

0,353505

2,116666

0,211666

1,009678

0,935765

1,083592

6,350

4

11,849259

0,530259

3,175000

0,317500

1,514518

1,403648

1,625588

Примечание. Числовые значения шагов определены из соотношения Р = 25,4/z с округлением до 3-го знака после запятой и приняты в качестве исходных при расчете основных элементов профиля.

2. ОСНОВНЫЕ РАЗМЕРЫ

2.1. Номинальные диаметры, шаги и значения наружного, среднего и внутреннего диаметров резьбы должны соответствовать указанным на чертеже и в табл. 2.

При выборе диаметров резьб следует предпочитать первый ряд второму, а второй - третьему.

2.2. Значения диаметров вычислены по следующим формулам

D4 = d + 2ac = d + 0,1P,                                                       (1)

d2 = D2 = (d - h3) = d - 0,5P,                                                 (2)

d3 = d - 2h3 = d - P,                                                               (3)

D1 = d + 2(ac - H4) = d + 2ac - P = d - 0,9P.                         (4)

Таблица 2

mm

Номинальный диаметр резьбы d

Шаг Р

Диаметры резьбы

1-й ряд

2-й ряд

3-й ряд

d

D4

d2 = D2

d3

D1

8

-

-

2,540

8,000

8,254

6,730

5,460

5,714

-

9

-

9,000

9,254

7,730

6,460

6,714

10

-

-

10,000

10,254

8,730

7,460

7,714

-

11

-

11,000

11,254

9,730

8,460

8,714

12

-

-

12,000

12,254

10,730

9,460

9,714

-

14

-

3,175

14,000

14,318

12,412

10,825

11,142

16

-

-

16,000

16,318

14,412

12,825

13,142

-

18

-

18,000

18,318

16,412

14,825

15,142

20

-

-

20,000

20,318

18,412

16,825

17,142

-

22

-

22,000

22,318

20,412

18,825

19,142

24

-

-

24,000

24,318

22,412

20,825

21,142

-

26

-

26,000

26,318

24,412

22,825

23,142

28

-

-

28,000

28,318

26,412

24,825

25,142

-

30

-

30,000

30,318

28,412

26,825

27,142

32

-

-

32,000

32,318

30,412

28,825

29,142

-

34

-

34,000

34,318

32,412

30,825

31,142

36

-

-

36,000

36,318

34,412

32,825

33,142

-

38

-

38,000

38,318

36,412

34,825

35,142

40

-

-

4,233

40,000

40,423

37,883

35,767

36,190

-

42

-

42,000

42,423

39,883

37,767

38,190

44

-

-

44,000

44,423

41,883

39,767

40,190

-

46

-

46,000

46,423

43,883

41,767

42,190

48

-

-

48,000

48,423

45,883

43,767

44,190

-

50

-

50,000

50,423

47,883

45,767

46,190

52

-

-

52,000

52,423

49,883

47,767

48,190

-

55

-

55,000

55,423

52,883

50,767

51,190

-

-

58

58,000

58,423

55,883

53,767

54,190

60

-

-

60,000

60,423

57,883

55,767

56,190

-

-

62

62,000

62,423

59,883

57,767

58,190

-

65

-

65,000

65,423

62,883

60,767

61,190

-

-

68

68,000

68,423

65,883

63,767

64,190

70

-

-

70,000

70,423

67,883

65,767

66,190

-

-

72

72,000

72,423

69,883

67,767

68,190

-

75

-

75,000

75,423

72,883

70,767

71,190

-

-

78

78,000

78,423

75,883

73,767

74,190

80

-

-

80,000

80,423

77,883

75,767

76,190

-

-

82

82,000

82,423

79,883

77,767

78,190

-

85

-

85,000

85,423

82,883

80,767

81,190

-

-

88

88,000

88,423

85,883

83,767

84,190

90

-

-

90,000

90,423

87,883

85,767

86,190

-

-

92

92,000

92,423

89,883

87,767

88,190

-

95

-

95,000

95,423

92,883

90,767

91,190

-

-

98

98,000

98,423

95,883

93,767

94,190

100

-

-

100,000

100,423

97,883

95,767

96,190

-

-

105

6,350

105,000

105,635

101,825

98,650

99,285

-

110

-

110,000

110,635

106,825

103,650

104,285

-

-

115

115,000

115,635

111,825

108,650

109,285

120

-

-

120,000

120,635

116,825

113,650

114,285

-

-

125

125,000

125,635

121,825

118,650

119,285

-

130

-

130,000

130,635

126,825

123,650

124,285

-

-

135

135,000

135,635

131,825

128,650

129,285

140

-

-

140,000

140,635

136,825

133,650

134,285

-

-

145

145,000

145,635

141,825

138,650

139,285

-

150

-

150,000

150,635

146,825

143,650

144,285

-

-

155

155,000

155,635

151,825

148,650

149,285

160

-

-

160,000

160,635

156,825

153,650

154,285

-

-

165

165,000

165,635

161,825

158,650

159,285

-

170

-

170,000

170,635

166,825

163,650

164,285



-

175

175,000

175,635

171,825

168,650

169,285

180

-

-

180,000

180,635

176,825

173,650

174,285

-

-

185

185,000

185,635

181,825

178,650

179,285

-

190

-

190,000

190,635

186,825

183,650

184,285

-

-

195

195,000

195,635

191,825

188,650

189,285

200

-

-

200,000

200,635

196,825

193,650

194,285

3. ОБОЗНАЧЕНИЯ

Обозначение круглой резьбы состоит из букв Rd и номинального диаметра резьбы, например:

Rd16; Rd40.

Для левой резьбы после условного обозначения ставят буквы LH, например:

Rd16LH; Rd40LH.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Автор - делегация ВНР в Постоянной Комиссии по сотрудничеству в области стандартизации.

2. Тема - 01.403.23-81.

3. Стандарт СЭВ утвержден на 50-м заседании ПКС.

4. Сроки начала применения стандарта СЭВ:

Страны - члены СЭВ

Сроки начала применения стандарта СЭВ

в договорно-правовых отношениях по экономическому и научно-техническому сотрудничеству

в народном хозяйстве

НРБ

Январь 1985 г.

Январь 1985 г.

ВНР

Январь 1985 г.

Январь 1985 г.

СРВ





ГДР

Январь 1985 г.

Январь 1985 г.

Республика Куба





МНР





ПНР





СРР

-

-

СССР

Январь 1983 г.

Январь 1983 г.

ЧССР





5. Срок первой проверки - 1990 г., периодичность проверки - 10 лет.
