ОТРАСЛЕВОЙ СТАНДАРТ

ШАЙБЫ ЗАПОРНЫЕ

Конструкция и размеры

ОСТ 1 10513-72
ОСТ 1 10514-72

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с 1/IV 1973 г.

Несоблюдение стандарта преследуется по закону

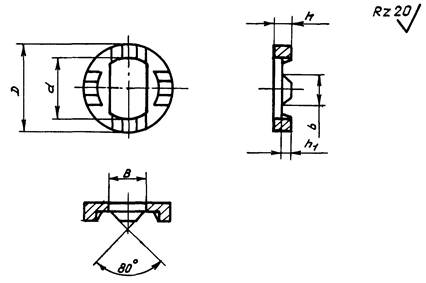

1. Конструкция и размеры запорных шайб должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Типоразмеры

Применяемость

D

d

B

b

h

h1

Масса 100 шт., кг

30ХГСА

07Х16Н6-Ш

Номин.

Пред. откл.

Номин.

Пред. откл.

1

10,0

7,0

4,0

3,2

2,0

-

1,0

-

0,1

2

13,5

9,5

5,2

5

2,5

+0,2

1,2

+0,2

3

15,0

11,0

6,2

6

2. Материал: сталь 30ХГСА по ТУ 14-1-950-74 и сталь 07Х16Н6-Ш (Х16Н6-Ш) по ТУ 14-1-22-71, сортамент по ГОСТ 2590-71.

3. Термическая обработка: sв = 120 ± 10 кгс/мм2 - для стали 30ХГСА,  кгс/мм2 - для стали 07Х16Н6-Ш. Гр. контроля 2а - по ОСТ 1 00021-78.

4. Предельные отклонения размеров - по 722AT.

5. Покрытие: Кд15.хр - для стали 30ХГСА; Хим.Пас - для стали 07Х16Н6-Ш*.

______________

* По действующему в отрасли документу.

6. Маркировать обозначение и клеймить окончательную приемку на бирке.

7. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения запорной шайбы типоразмера 1:

Шайба запорная 1-ОСТ 1 10513-72

То же, из стали 07Х16Н6-Ш:

Шайба запорная 1-ОСТ 1 10514-72

ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

ОСТ 1 10513-72, ОСТ 1 10514-72

ШАЙБЫ ЗАПОРНЫЕ

Конструкция и размеры

№ изм.

Номера страниц

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2

-

-

-

5570

15/IX-74

1/I-75

2

1, 2

-

-

-

6085

20/VII-75

1/VII-76

3

2

-

-

-

7111

17.1.78

1/VII-78 г.

4

2

-

-

-

7619
