ОТРАСЛЕВЫЕ СТАНДАРТЫ

ФЛАНЦЫ НИЖНИЕ

Конструкция и размеры

ОСТ 1 10511-72
ОСТ 1 10512-72
ОСТ 1 12170-75

Введен впервые

Распоряжением Министерства от 20 сентября 1972 г. № 087-16 срок введения установлен с I/IV 1973 г.

Несоблюдение стандарта преследуется по закону

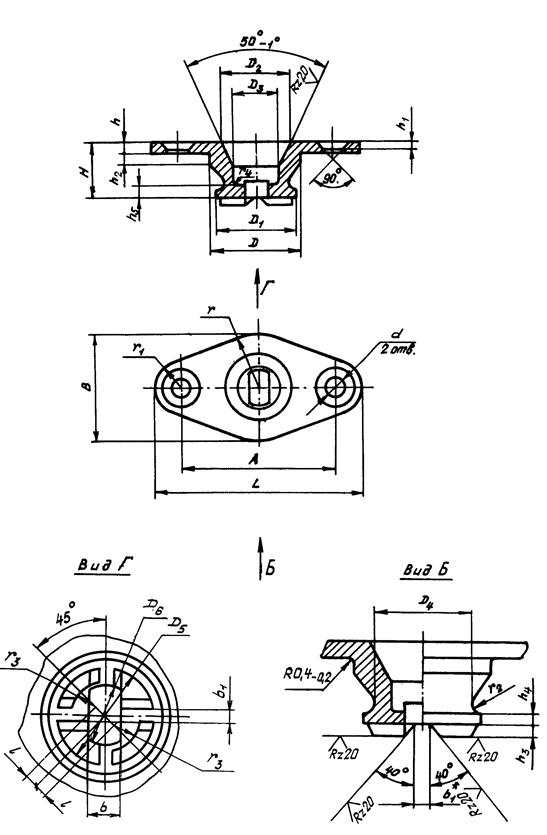

1. Конструкция и размеры нижних фланцев должны соответствовать указанным на чертеже и в таблице.

_____________

* Размер для справок.


Размеры в мм

Типоразмеры

Применяемость

D Пред. откл. по С4

D1

D2 Пред. откл. +0,15

D3

D4

D5

D6

d

L

l

Пред. откл. ± 0,1

B

b

30ХГСА

07Х16Н6-Ш

ВТ16

1

13,5

11,5

10,0

7,2

9,5

10,5

7,0

3,1

30

2,1

22

17

4,0

2

16,0

14,5

13,5

9,5

12,5

13,7

9,3

4,1

40

2,3

29

20

5,2

Размеры в мм

Типоразмеры

b1

H

h

h1

h2

h3 Пред. откл. +0,2

h4

h5

r

r1

r2

r3

r4

Масса 100 шт., кг

Пред. откл.

Номин.

Пред. откл.

30ХГСА 07Х16Н6-Ш

ВТ16

+0,2

по С4

+0,2

1

1,4

9,0

1,5

1,2

2,0

1,2

1,0

-

1,5

8,5

4,0

1,5

2,0

1,0

0,6

0,36

2

2,8

12,5

2,0

1,6

3,0

1,4

2,0

± 0,2

2,0

10,0

5,5

2,5

3,0

1,6

1,1

0,66


2. Материал: сталь 30ХГСА по ТУ 14-1-950-74, сталь 07Х16Н6-Ш (Х16Н6-Ш) по ТУ 14-1-22-71, сортамент по ГОСТ 2590-71, прутки ВТ16 по ОСТ 1 90202-75.

3. Термическая обработка: dв = 120 ± 10 кгс/мм2 - для стали 30ХГСА, dв = 105 ¸ 125 кгс/мм2 - для ВТ16; dв =  кгс/мм2 - для стали 07Х16Н6-Ш. Гр. контроля 2а - по ОСТ 1 00021-78.

4. Неуказанные предельные отклонения размеров - по 722AT.

5. Покрытие: Кд15.хр - для стали 30ХГСА; Хим.Пас - для стали 07Х16Н6-Ш*.

____________

* По действующему в отрасли документу.

6. Маркировать обозначение и клеймить окончательную приемку на бирке.

7. Технические условия - по ОСТ 1 00547-72.

Пример наименования и обозначения нижнего фланца типоразмера 1 из стали 30ХГСА:

Фланец нижний 1 - ОСТ 1 10511-72

То же, из стали 07Х16Н6-Ш:

Фланец нижний 1 - ОСТ 1 10512-72

То же, из ВТ16:

Фланец нижний 1 - ОСТ 1 12170-75



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ
ОСТ 1 10511-72, ОСТ 1 10512-72, ОСТ 1 12170-75
ФЛАНЦЫ НИЖНИЕ
Конструкция и размеры

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

1

2, 3

-

-

-

5570

15/IX-74

1/I-75

2

1, 2, 3, 4

-

-

-

6085

20/VII-75

1/VII-76

3

2, 3

-

-

-

7111

17/I-78

1/VII-78

4

2, 3

-

-

-

7618
