ОТРАСЛЕВОЙ СТАНДАРТ

ВИНТЫ С ШЕСТИГРАННОЙ ГОЛОВКОЙ
ИЗ ТИТАНОВОГО СПЛАВА

Конструкция и размеры

ОСТ 1 10576-72

Введен впервые

Проверен в 1989 г.
Подлежит проверке в 1999 г.
Проверен в 1984 г.
Подлежит проверке в 1989 г.

Распоряжением Министерства от 31.03.72 № 087-16 срок введения установлен с 01.07.72

Несоблюдение стандарта преследуется по закону

1. Наставший стандарт распространяется на ванты с шестигранной головкой из титанового сплава, предназначенные для эксплуатации при температуре:

- до 160 °С без ограничения ресурса;

- до 200 °С, ресурс не более 1000 часов;

- до 800 °С, ресурс не более 200 часов.

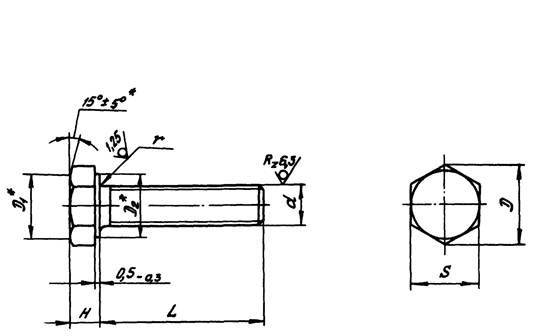

2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1 и 2.

_____________

* Размеры обеспеч. инстр.

Таблица 1

мм

d

D

D1

D2

H

S

r

Пред. откл.

min

по h14

по h12

-0,3

MR4-6e

7,7

6,8

6,4

2,8

7

0,5

MR5-6e

8,8

7,8

7,4

3,0

8

0,7

MR6-6e

11,0

9,8

9,3

4,0

10

3. Материал: титановый сплав ВТ16.

4. Отверстия для контровки и обозначение винтов с контровочными отверстиями - по ОСТ 1 03815-76.

5. Покрытие: Ан.Окс 2 - 3.

6. Масса винтов должна соответствовать указанной в табл. 2.

Таблица 2

L, мм

d

MR4

MR5

MR6

Номин.

Пред. откл.

Применяемость

Масса 100 шт., кг

Применяемость

Масса 100 шт., кг

Применяемость

Масса 100 шт., кг

5

± 0,2

0,070

-

-

6

0,075

-

-

7

0,081

0,151

-

8

0,087

0,157

0,238

9

0,093

0,162

0,250

10

0,098

0,168

0,261

11

0,104

0,174

0,267

12

0,110

0,186

0,278

14

0,122

0,203

0,308

16

0,133

0,220

0,330

18

0,145

0,238

0,360

20

0,157

0,255

0,383

22

0,168

0,273

0,406

24

± 0,3

0,180

0,290

0,435

26

0,192

0,308

0,458

28

0,203

0,325

0,487

30

0,215

0,348

0,510

32

0,226

0,366

0,540

34

0,238

0,383

0,563

36

0,250

0,400

0,585

38

-

0,417

0,615

40

-

0,435

0,638

42

-

0,453

0,687

44

-

0,470

0,690

46

-

-

0,720

48

-

-

0,743

50

-

-

0,772

7. Коды ОКП винтов должны соответствовать указанным в обязательном приложении.

8. Технические условия - по ОСТ 1 00552-72.

Пример наименования и обозначения винта с шестигранной головкой из титанового сплава, с резьбой MR6 и длиной L = 24 мм, анодированного:

Винт 6-24-Ан.Окс - ОСТ 1 10576-72

ПРИЛОЖЕНИЕ
Обязательное

КОДЫ ОКП ВИНТОВ

Таблица 1

Отверстие для контровки по ОСТ 1 03815-76

Обозначение покрытия в обозначении винта

Код ОКП

КЧ

XX ХХХХ X

XXX

Отсутствует

Ан.Окс

75 9210 1

По табл. 2

Колонка 1

Исполнение 2

75 9210 2

Колонка 2

Исполнение 3

75 9210 3

Колонка 3

Таблица 2

L

d

MR4

MR5

MR6

XXX

КЧ

XXX

КЧ

XXX

КЧ

1

2

3

1

2

3

1

2

3

5

001

08

04

00

6

002

07

03

10

7

003

06

02

09

021

04

00

07

8

004

05

01

08

022

03

10

06

043

09

05

01

9

005

04

00

07

023

02

09

05

044

08

04

00

10

006

03

10

06

024

01

08

04

045

07

03

10

11

007

02

09

05

025

00

07

03

046

06

02

09

12

008

01

08

04

026

10

06

02

047

05

01

08

14

009

00

07

03

027

09

05

01

048

04

00

07

16

010

07

03

10

028

08

04

00

049

03

10

06

18

011

06

02

09

029

07

03

10

050

10

06

02

20

012

05

01

08

030

03

10

06

051

09

05

01

22

013

04

00

07

031

02

09

05

052

08

04

00

24

014

03

10

06

032

01

08

04

053

07

03

10

26

015

02

09

05

033

00

07

03

054

06

02

09

28

016

01

08

04

034

10

06

02

055

05

01

08

30

017

00

07

03

035

09

05

01

056

04

00

07

32

018

10

06

02

036

08

04

00

057

03

10

06

34

019

09

05

01

037

07

03

10

058

02

09

05

36

020

05

01

08

038

06

02

09

059

01

08

04

38

039

05

01

08

060

08

04

00

40

040

01

08

04

061

07

03

10

42

041

00

07

03

062

06

02

09

44

042

10

06

02

063

05

01

08

46

064

04

00

07

48

065

03

10

06

50

066

02

09

05



ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ

№ изм.

Номер листа (страницы)

Номер «Изв. об изм.»

Подпись

Дата

Срок введения изменения

Измененных

Замененных

Новых

Аннулированных

а

1, 3

-

-

-

5496

01.07.74

2

1, 4

2, 3

-

-

7153

24.08.74

01.01.79

3

1, 2, 3, 4

-

-

-

7881

19.11.72

01.01.80

4

1, 3, 4

-

5, 6

-

9604

23.03.85

01.01.86

5

1 ÷ 5

-

-

-

9862

30.01.90

01.07.90

6

1

-

-

-

9950

11.07.91

01.01.92
