Steel. Сonversion of elongation values. Part 2. Austenitic steel

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТАНДАРТ
РОССИЙСКОЙ
ФЕДЕРАЦИИ

ГОСТ Р ИСО
2566-2-2009

Сталь

ПЕРЕВОД ЗНАЧЕНИЙ
ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ

Часть 2

СТАЛЬ АУСТЕНИТНАЯ

ISO 2566-2:1984
Steel - Conversion of elongation values - Part 2: Austenitic
steels

(IDT)

Москва

Стандартинформ

2010

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН И ВНЕСЕН Техническим комитетом по стандартизации ТК 145 «Методы контроля металлопродукции» на основе аутентичного перевода стандарта, указанного в пункте 3, выполненного ФГУП «СТАНДАРТИНФОРМ»

2 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 11 декабря 2009 г. № 733-ст

3 Настоящий стандарт идентичен международному стандарту ИСО 2566-2:1984 «Сталь. Перевод значений относительного удлинения. Часть 2. Сталь аустенитная» (ISO 2566-2:1984 «Steel - Conversion of elongation values - Part 2: Austenitic steels»)

4 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования- на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 2

2 Обозначения. 2

3 Термины и определения. 3

4 Основная формула. 3

5 Перевод из одной пропорциональной длины базы в другую пропорциональную длину базы.. 3

6 Перевод из одной непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с одинаковой площадью поперечного сечения. 3

7 Перевод из пропорциональной длины базы в непропорциональную длину базы.. 4

8 Перевод из непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с различной площадью поперечного сечения. 4

9 Применение рисунков 1 - 5. 4

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

Сталь

ПЕРЕВОД ЗНАЧЕНИЙ
ОТНОСИТЕЛЬНОГО УДЛИНЕНИЯ

Часть 2

СТАЛЬ АУСТЕНИТНАЯ

Steel. Conversion of elongation values. Part 2. Austenitic steel

Дата введения - 2010-06-01

1 Область применения

Настоящий стандарт устанавливает способ перевода значений относительного удлинения при комнатной температуре после разрушения образца, полученных на различных пропорциональных и непропорциональных длинах баз, в другие длины баз.

Стандарт распространяется на аустенитные нержавеющие стали с пределом прочности на растяжение от 450 до 750 Н/мм2 после термообработки.

Способ перевода не распространяется на стали:

a) деформированные в холодном состоянии;

b) закаленные и отпущенные;

c) неаустенитные.

Этот способ перевода не следует использовать, если длина базы превышает значение, равное , а также если отношение ширины к толщине испытуемого образца превышает 20.

2 Обозначения

Обозначения, применяемые в настоящем стандарте, приведены в таблице 1.

Таблица 1

Обозначение

Определение

А

Относительное удлинение на длине базы L0 после разрушения, полученное при испытаниях, %

Аr

Относительное удлинение на другой длине базы, для которой требуется перевод, %

D

Диаметр испытуемого образца

L0

Исходная длина базы

S0

Начальная площадь поперечного сечения испытуемого образца

3 Термины и определения

В настоящем стандарте применены следующие термины с соответствующими определениями:

3.1 длина базы (gauge length): Любая длина параллельного участка испытуемого образца, которую используют для измерения деформации. Этот термин применяют для обозначения исходной длины базы L0, отмеченной на испытуемом образце, для определения относительного удлинения Л после разрушения.

3.2 пропорциональная длина базы (proportional gauge length): Длина базы, имеющая установленную зависимость с квадратным корнем из поперечного сечения, например .

3.3 непропорциональная длина базы (non - proportional gauge length): Длина базы, не связанная определенным образом с площадью поперечного сечения испытуемого образца, которая имеет определенный размер, например 50 мм.

4 Основная формула

Данные настоящего стандарта основаны на формуле, полученной путем статистической оценки результатов испытаний, которые в упрощенном виде могут быть выражены следующим образом

                                                 (1)

где Аr - требуемое относительное удлинение на длине базы L0;

А - относительное удлинение на длине базы .

При длине базы  формула приобретает следующий вид

                                                 (2)

где А - относительное удлинение на длине базы .

По формулам (1) и (2) рассчитаны значения показателей таблиц 2 - 22 и рисунков 1 - 5.

5 Перевод из одной пропорциональной длины базы в другую пропорциональную длину базы

Для переводов относительных удлинений используют коэффициенты умножения, определяемые по формуле (1). В таблице 2 приведены соотношения для ряда наиболее широко используемых пропорциональных длин образцов.

Подробные переводы относительных удлинений, полученных на длине базы , в удлинения на длине базы  приведены в таблице 6.

6 Перевод из одной непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с одинаковой площадью поперечного сечения

Перевод значений относительных удлинений различных фиксированных длин баз на испытуемых образцах с одинаковой площадью поперечного сечения также выполняют используя коэффициенты. Коэффициенты перевода для длин баз 50, 80, 100 и 200 мм приведены в таблице 3.

7 Перевод из пропорциональной длины базы в непропорциональную длину базы

Коэффициенты перевода изменяются в соответствии с площадью поперечного сечения непропорционального испытуемого образца.

В таблице 4 приведены коэффициенты умножения для перевода относительного удлинения на длине базы  в эквивалентное удлинение для постоянных длин баз, равных 50, 80, 100 и 200 мм для диапазона площадей поперечного сечения. Для переводов в обратном порядке, т.е. удлинения на постоянной длине базы в эквивалентное удлинение на базе , используют обратные значения коэффициентов.

Пример - Относительное удлинение 20 % на длине базы  эквивалентно 20 ∙ 1,046 = 20,9 % на образце шириной 25 мм, толщиной 6 мм с длиной базы 50 мм (таблица 4).

Из приведенного примера видно, что переводы, включающие другие пропорциональные длины баз, могут быть получены в результате предварительного или последующего использования коэффициентов, представленных в таблице 2.

Таблицы 7 - 10 можно использовать для того, чтобы получить некоторые из таких переводов, а таблицы 15 - 18 - для получения относительного удлинения на стандартной длине базы, соответствующей длине базы .

Таким же образом таблицы 11 - 14 используют для перевода для базы , а таблицы 19 - 22 - для относительных удлинений на фиксированных длинах баз в соответствующие удлинения на базе

8 Перевод из непропорциональной длины базы в другую непропорциональную длину базы для испытуемых образцов с различной площадью поперечного сечения

Эти вычисления предпочтительно выполнять в два этапа с начальным переводом на базу .

Пример - Определить относительное удлинение, равное 24 %, при длине базы 200 мм для испытуемого образца сечением 40×15 мм и для образцов сечением 30×10 мм с длиной базы 200, 100, 50 мм.

24 1/0,957 = 25,1% на базе  (таблица 4);

25,1 0,916 = 23,0 % на образце сечением 30×10 мм с длиной базы 200 мм;

25,1 1,000 = 25,1% на образце сечением 30×10 мм с длиной базы 100 мм;

25,1 1,093 = 27,4 % на образце сечением 30×10 мм с длиной базы 50 мм.

Относительное удлинение для других пропорциональных длин баз могут быть получены с использованием коэффициентов, представленных в таблице 2.

9 Применение рисунков 1 - 5

9.1 Рисунки 1 - 5 могут быть использованы в качестве альтернативного метода для ускоренного выполнения перевода относительных удлинений.

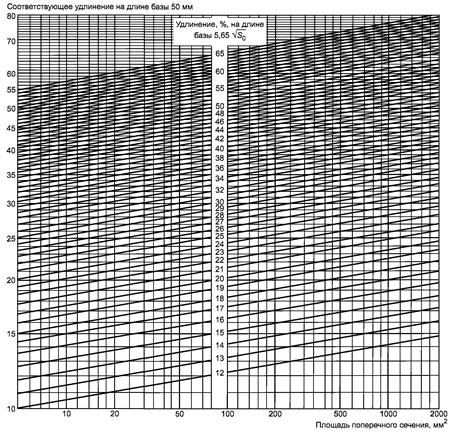

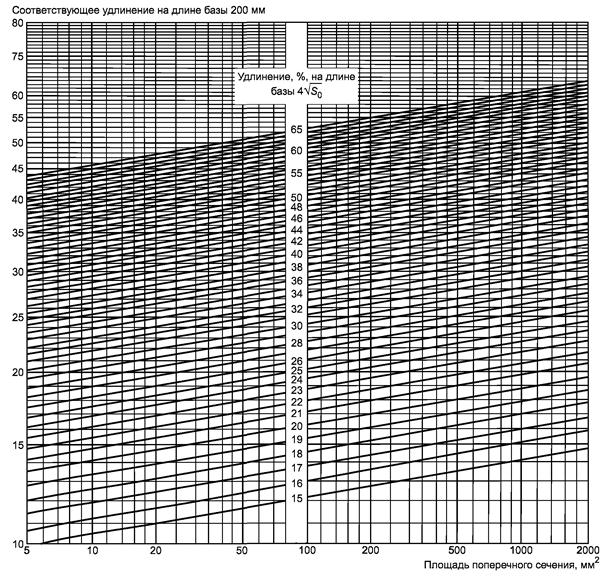

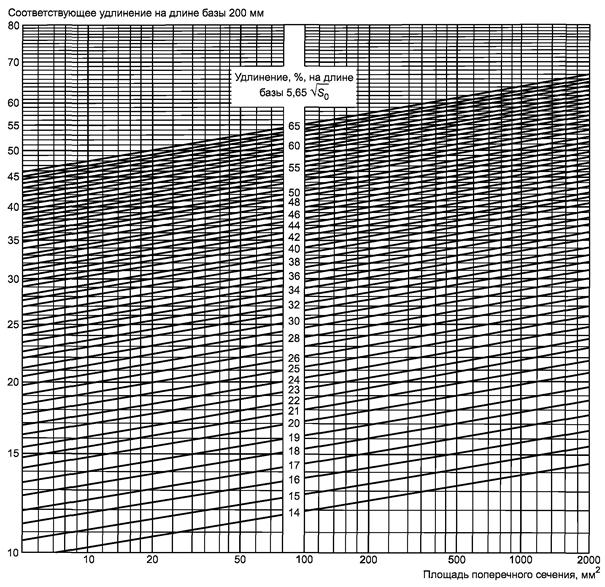

9.2 Рисунки 1 - 4 могут быть использованы для переводов между длинами баз  и 50 мм;  и 200 мм;  и 50 мм и  и 200 мм, соответственно.

Пример - Требуется найти относительное удлинение на базе  и , эквивалентное удлинению 25 % на длине базы 200 мм для испытуемого образца с поперечным сечением 25×12,5 мм, площадью 312,5 мм2.

Пересечение этой ординаты с абсциссой, представляющей относительное удлинение 25 % при длине базы 200 мм, лежит на наклонной линии, представляющей относительное удлинение 27,2 % на базе  на рисунке 2 и в точке, относящейся к наклонным линиям на рисунке 4, приближающейся к относительному удлинению 28,8 % на базе .

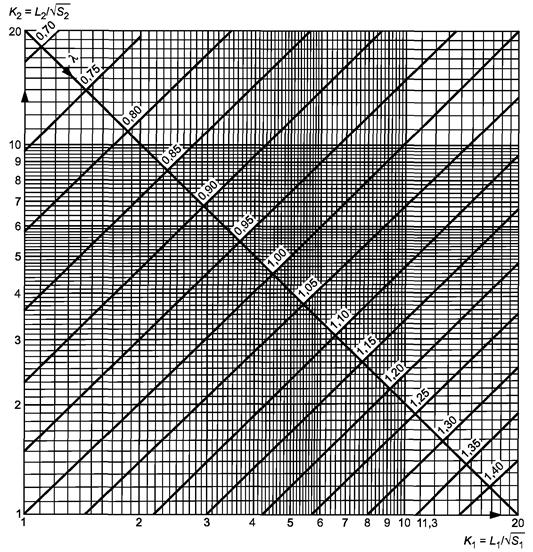

9.3 Рисунок 5 можно использовать для расчета всех переводов относительного удлинения. Формулу, приведенную в разделе 4 , можно представить в виде

                                          (3)

где К и К2 - коэффициенты пропорциональности между любыми двумя образцами для испытаний, рассчитываемые по формулам:

                                                         (4)

                                                         (5)

На рисунке 5 показаны значения λ1;2 = (K1/K2)0,127.

Для того, чтобы использовать рисунок 5, необходимо выполнить следующие операции:

a) вычислить величину пропорциональности  для двух испытуемых образцов;

b) определить графически коэффициент

c) полученное относительное удлинение составит

Пример - Определить относительное удлинение, эквивалентное 24 %, для испытуемого образца сечением 40×15 мм при длине базы 200 мм и для испытуемого образца сечением 30×10 мм с длиной базы, равной 100 мм.

a)

b) Из рисунка 5 λ1;2 = 1,04;

c) Искомое относительное удлинение составляет 24×1,04 = 25,0 %.

Таблица 2 - Коэффициенты перевода для пропорциональных длин баз

Перевод из

Коэффициент перевода в

4D

5D

8D

1,000

0,957

0,913

0,876

0,985

0,957

0,902

1,045

1,000

0,954

0,916

1,029

1,000

0,942

1,095

1,048

1,000

0,956

1,078

1,048

0, 987

1,141

1,092

1,042

1,000

1,124

1,092

1,029

4d

1,015

0,972

0,928

0,890

1,000

0,972

0,916

5d

1,045

1,000

0,954

0,916

1,029

1,000

0,942

8d

1,109

1,161

1,013

0,972

1,092

1,062

1,000

Таблица 3 - Коэффициенты перевода1) для непропорциональных длин баз

Перевод из

Коэффициент перевода в

50 мм

80 мм

100 мм

200 мм

50 мм

1,000

0,942

0,916

0,839

80 мм

1,062

1,000

0,972

0,890

100 мм

1,092

1,029

1,000

0,916

200 мм

1,193

1,123

1,092

1,000

1) При условии, что площади поперечных сечений равны.

Таблица 4 - Коэффициенты перевода из длины базы в непропорциональную длину базы

Площадь поперечного сечения образца для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

Площадь поперечного сечения образца для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

200 мм

100 мм

80 мм

50 мм

200 мм

100 мм

80 мм

50 мм

5

0,706

0,771

0,794

0,842

340

0,923

1,008

1,037

1,101

10

0,738

0,806

0,829

0,880

350

0,925

1,010

1,039

1,103

15

0,757

0,827

0,851

0,903

360

0,927

1,012

1,041

1,105

20

0,771

0,842

0,867

0,920

370

0,928

1,014

1,043

1,107

25

0,782

0,854

0,879

0,933

380

0,930

1,016

1,045

1,109

30

0,792

0,864

0,889

0,944

390

0,932

1,017

1,047

1,111

35

0,779

0,873

0,898

0,953

400

0,933

1,019

1,048

1,113

40

0,806

0,880

0,906

0,961

410

0,935

1,021

1,050

1,114

45

0,812

0,887

0,912

0,969

420

0,936

1,022

1,051

1,116

50

0,818

0,893

0,919

0,975

430

0,937

1,024

1,053

1,118

55

0,823

0,898

0,924

0,981

440

0,939

1,025

1,055

1,119

60

0,827

0,903

0,929

0,986

450

0,940

1,027

1,056

1,121

70

0,835

0,912

0,938

0,996

460

0,941

1,028

1,058

1,123

80

0,842

0,920

0,946

1,005

470

0,943

1,029

1,059

1,124

90

0,849

0,927

0,953

1,012

480

0,944

1,031

1,060

1,126

100

0,854

0,933

0,960

1,019

490

0,945

1,032

1,062

1,127

110

0,860

0,939

0,966

1,025

500

0,946

1,033

1,063

1,129

120

0,864

0,944

0,971

1,031

550

0,952

1,040

1,070

1,135

130

0,869

0,949

0,976

1,036

600

0,957

1,045

1,076

1,142

140

0,873

0,953

0,981

1,041

650

0,962

1,051

1,081

1,148

150

0,877

0,957

0,985

1,045

700

0,967

1,056

1,086

1,153

160

0,880

0,961

0,989

1,050

750

0,971

1,060

1,091

1,158

170

0,884

0,965

0,993

1,054

800

0,975

1,065

1,095

1,163

180

0,887

0,969

0,996

1,058

850

0,979

1,069

1,100

1,167

190

0,890

0,972

1,000

1,061

900

0,982

1,073

1,104

1,171

200

0,893

0,975

1,003

1,065

950

0,986

1,076

1,107

1,176

210

0,896

0,978

1,006

1,068

1000

0,989

1,080

1,111

1,179

220

0,898

0,981

1,009

1,071

1050

0,992

1,083

1,114

1,183

230

0,901

0,984

1,012

1,074

1100

0,995

1,087

1,118

1,187

240

0,903

0,986

1,015

1,077

1150

0,998

1,090

1,121

1,190

250

0,906

0,989

1,017

1,080

1200

1,000

1,093

1,124

1,193

260

0,908

0,991

1,020

1,083

1250

1,003

1,095

1,127

1,196

270

0,910

0,994

1,022

1,085

1300

1,006

1,098

1,130

1,199

280

0,912

0,996

1,025

1,088

1350

1,008

1,101

1,132

1,202

290

0,914

0,998

1,027

1,090

1400

1,010

1,103

1,135

1,205

300

0,916

1,000

1,029

1,093

1450

1,013

1,106

1,138

1,208

310

0,918

1,003

1,031

1,095

1500

1,015

1,108

1,140

1,210

320

0,920

1,005

1,033

1,097

1550

1,017

1,110

1,142

1,213

330

0,922

1,007

1,035

1,099

1600

1,019

1,113

1,145

1,215

1650

1,021

1,115

1,147

1,217

2350

1,044

1,140

1,173

1,245

1700

1,023

1,117

1,149

1,220

2400

1,045

1,142

1,175

1,247

1750

1,025

1,119

1,151

1,222

2450

1,047

1,143

1,176

1,248

1800

1,027

1,121

1,153

1,224

2500

1,048

1,145

1,178

1,250

1850

1,028

1,123

1,155

1,226

2550

1,050

1,146

1,179

1,252

1900

1,030

1,125

1,157

1,228

2600

1,051

1,148

1,181

1,253

1950

1,032

1,127

1,159

1,230

2650

1,052

1,149

1,182

1,255

2000

1,033

1,129

1,161

1,232

2700

1,053

1,150

1,183

1,256

2050

1,035

1,130

1,163

1,234

2750

1,055

1,152

1,185

1,258

2100

1,037

1,132

1,165

1,236

2800

1,056

1,153

1,186

1,259

2150

1,038

1,134

1,166

1,238

2850

1,057

1,154

1,187

1,260

2200

1,040

1,135

1,168

1,240

2900

1,058

1,156

1,189

1,262

2250

1,041

1,137

1,170

1,242

2950

1,059

1,157

1,190

1,263

2300

1,043

1,139

1,171

1,243

3000

1,060

1,158

1,191

1,265

Значения коэффициентов в графе «Коэффициент для удлинений на непропорциональной длине базы» рассчитаны по формуле

                                                      (6)

Для перехода от значений на длине базы  к значениям удлинений на непропорциональной длине базы необходимо умножить их на соответствующий коэффициент.

Для перехода от значений для непропорциональной длины базы к значениям на длине базы  необходимо разделить их на соответствующий коэффициент (рисунки 1 и 2).

Таблица 5 - Коэффициенты перевода удлинений на длине базы  в удлинения на непропорциональной длине базы

Площадь поперечного сечения образца для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

Площадь поперечного сечения образца для испытаний, мм2

Коэффициент для удлинений на непропорциональной длине базы

200 мм

100 мм

80 мм

50 мм

200 мм

100 мм

80 мм

50 мм

5

0,673

0,734

0,756

0,802

80

0,802

0,876

0,901

0,956

10

0,703

0,767

0,790

0,838

90

0,808

0,882

0,908

0,964

15

0,721

0,787

0,810

0,860

100

0,813

0,888

0,914

0,970

20

0,734

0,802

0,825

0,876

110

0,818

0,894

0,919

0,976

25

0,745

0,813

0,837

0,888

120

0,823

0,899

0,924

0,981

30

0,754

0,823

0,847

0,899

130

0,827

0,903

0,929

0,986

35

0,761

0,831

0,855

0,907

140

0,831

0,907

0,934

0,991

40

0,767

0,838

0,862

0,915

150

0,835

0,911

0,938

0,995

45

0,773

0,844

0,869

0,922

160

0,838

0,915

0,941

0,999

50

0,778

0,850

0,874

0,928

170

0,841

0,919

0,945

1,003

55

0,783

0,855

0,880

0,934

180

0,844

0,922

0,949

1,007

60

0,787

0,860

0,885

0,939

190

0,847

0,925

0,952

1,010

70

0,796

0,868

0,893

0,948

200

0,850

0,928

0,955

1,014

210

0,853

0,931

0,958

1,017

1050

0,944

1,031

1,061

1,126

220

0,855

0,934

0,961

1,020

1100

0,947

1,034

1,064

1,130

230

0,858

0,937

0,963

1,023

1150

0,950

1,037

1,067

1,133

240

0,860

0,939

0,966

1,025

1200

0,952

1,040

1,070

1,136

250

0,862

0,941

0,969

1,028

1250

0,955

1,043

1,073

1,139

260

0,864

0,944

0,971

1,031

1300

0,957

1,045

1,075

1,142

270

0,866

0,946

0,973

1,033

1350

0,960

1,048

1,078

1,144

280

0,868

0,948

0,976

1,036

1400

0,962

1,050

1,081

1,147

290

0,870

0,950

0,978

1,038

1450

0,964

1,053

1,083

1,150

300

0,872

0,952

0,980

1,040

1500

0,966

1,055

1,085

1,152

310

0,874

0,954

0,982

1,042

1550

0,968

1,057

1,088

1,154

320

0,876

0,956

0,984

1,044

1600

0,970

1,059

1,090

1,157

330

0,877

0,958

0,986

1,046

1650

0,972

1,061

1,092

1,159

340

0,879

0,960

0,988

1,048

1700

0,974

1,063

1,094

1,161

350

0,881

0,962

0,989

1,050

1750

0,976

1,065

1,096

1,163

360

0,882

0,964

0,991

1,052

1800

0,977

1,067

1,098

1,165

370

0,884

0,965

0,993

1,054

1850

0,979

1,069

1,100

1,167

380

0,885

0,967

0,995

1,056

1900

0,981

1,071

1,102

1,169

390

0,887

0,968

0,996

1,058

1950

0,982

1,073

1,103

1,171

400

0,888

0,970

0,998

1,059

2000

0,984

1,074

1,105

1,173

410

0,890

0,972

0,999

1,061

2050

0,985

1,076

1,107

1,175

420

0,891

0,973

1,001

1,063

2100

0,987

1,078

1,109

1,177

430

0,892

0,974

1,002

1,064

2150

0,988

1,079

1,110

1,179

440

0,894

0,976

1,004

1,066

2200

0,990

1,081

1,112

1,180

450

0,895

0,977

1,005

1,067

2250

0,991

1,082

1,114

1,182

460

0,896

0,979

1,007

1,069

2300

0,993

1,084

1,115

1,184

470

0,897

0,980

1,008

1,070

2350

0,994

1,085

1,117

1,185

480

0,899

0,981

1,010

1,072

2400

0,995

1,087

1,118

1,187

490

0,900

0,983

1,011

1,073

2450

0,997

1,088

1,120

1,188

500

0,901

0,984

1,012

1,074

2500

0,998

1,090

1,121

1,190

550

0,906

0,990

1,018

1,081

2550

0,999

1,091

1,122

1,191

600

0,911

0,995

1,024

1,087

2600

1,000

1,092

1,124

1,193

650

0,916

1,000

1,029

1,092

2650

1,002

1,094

1,125

1,194

700

0,920

1,005

1,034

1,098

2700

1,003

1,095

1,127

1,196

750

0,924

1,010

1,039

1,102

2750

1,004

1,096

1,128

1,197

800

0,928

1,014

1,043

1,107

2800

1,005

1,098

1,129

1,199

850

0,932

1,018

1,047

1,111

2850

1,006

1,099

1,130

1,200

900

0,935

1,021

1,051

1,115

2900

1,007

1,100

1,132

1,201

950

0,938

1,025

1,054

1,119

2950

1,008

1,101

1,133

1,203

1000

0,941

1,028

1,058

1,123

3000

1,010

1,102

1,134

1,204

Коэффициенты, представленные в графе «Коэффициент для удлинений на непропорциональной длине базы», дают значение

Для перехода от значений на длине базы  к значениям на непропорциональной длине базы необходимо умножить их на соответствующий коэффициент.

Для перехода от значений для непропорциональной длины базы к значениям на базе  необходимо разделить их на соответствующий коэффициент (рисунки 3 и 4).

Таблица 6 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, измеренное на длине базы

0

1

2

3

4

5

6

7

8

9

Соответствующее удлинение, %, на длине базы

10

10

11

11

12

13

14

15

16

17

18

20

19

20

21

22

23

24

25

26

27

28

30

29

30

31

32

33

33

34

35

36

37

40

38

39

40

41

42

43

44

45

46

47

50

48

49

50

51

52

53

54

55

56

56

1) Множитель 0,957. Значения округлены до ближайшего целого числа.

Таблица 7 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 50 мм

Фактическое удлинение, %, на длине базы 50 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

12

11

11

10

10

10

10

10

9

9

9

9

9

9

9

9

9

8

8

8

8

8

11

13

12

12

11

11

11

11

11

10

10

10

10

10

10

10

9

9

9

9

9

9

9

12

14

14

13

12

12

12

12

11

11

11

11

11

11

11

10

10

10

10

10

10

10

10

13

15

15

14

14

13

13

13

12

11

12

12

12

12

11

11

11

11

11

11

11

11

10

14

17

16

15

15

14

14

14

13

12

13

13

13

12

12

12

12

12

12

12

12

11

11

15

18

17

16

16

15

15

15

14

13

14

14

13

13

13

13

13

13

13

13

12

12

12

16

19

18

17

17

16

16

16

15

14

15

15

14

14

14

14

14

14

14

13

13

13

13

17

20

19

18

18

17

17

17

16

15

16

16

15

15

15

15

15

15

14

14

14

14

14

18

21

20

20

19

18

18

18

17

16

17

16

16

16

16

16

15

15

15

15

15

15

14

19

23

22

21

20

19

19

19

18

17

18

17

16

17

17

16

16

16

16

16

16

15

15

20

24

23

22

21

20

20

20

19

18

19

18

17

18

18

17

17

17

17

17

17

16

16

21

25

24

23

22

21

21

21

20

19

19

19

18

19

18

18

18

18

18

18

17

17

17

22

26

25

24

23

22

22

22

21

20

20

19

19

19

19

19

19

19

19

18

18

18

18

23

27

26

25

24

23

23

23

22

21

21

20

19

20

20

20

20

20

20

19

19

19

18

24

28

27

26

25

24

24

24

23

22

22

21

20

21

21

21

21

20

20

20

20

19

19

25

30

28

27

26

25

25

25

24

23

23

22

21

22

22

22

22

21

21

21

21

20

20

26

31

30

28

27

26

26

26

25

24

24

23

22

23

23

23

22

22

22

22

21

21

21

27

32

31

29

28

27

27

26

26

25

25

24

23

24

24

23

23

23

23

23

22

22

22

28

33

32

30

29

28

28

27

26

26

26

25

24

25

25

24

24

24

24

23

23

23

22

29

34

33

32

30

29

29

28

27

26

26

26

25

26

25

25

25

25

25

24

24

24

23

30

36

34

33

31

30

30

29

28

27

27

26

26

27

26

26

26

26

25

25

25

24

24

31

37

35

34

32

31

31

30

29

28

28

27

26

27

27

27

27

26

26

26

26

25

25

32

38

36

35

33

32

32

31

30

29

29

28

27

28

28

28

28

27

27

27

26

26

26

33

39

37

36

34

33

33

32

31

30

30

29

28

29

29

29

28

28

28

28

27

27

26

34

40

39

37

35

34

34

33

32

31

31

30

29

30

30

29

29

29

29

28

28

28

27

35

42

40

38

36

35

35

34

33

32

31

31

30

31

31

30

30

30

30

29

29

28

28

36

43

41

39

37

36

36

35

34

33

33

31

31

32

32

31

31

31

31

30

30

29

29

37

44

42

40

38

38

37

36

35

34

34

33

31

33

32

32

32

32

31

31

31

30

30

38

45

43

41

40

39

38

37

36

35

35

34

33

34

33

33

33

32

32

32

31

31

30

39

46

44

42

41

40

39

38

37

36

36

35

34

35

34

34

34

33

33

33

32

32

31

1) Значения округлены до ближайшего целого числа.

Таблица 8 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 80 мм

Фактическое удлинение, %, на длине базы 80 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

13

12

12

11

11

11

10

10

10

10

10

10

9

9

9

9

9

9

9

9

9

8

11

14

13

13

12

12

12

12

11

11

11

11

10

10

10

10

10

10

10

10

10

9

9

12

15

14

14

13

13

13

13

12

12

12

12

11

11

11

11

11

11

11

11

11

10

10

13

16

16

15

14

14

14

14

13

13

13

13

12

12

12

12

12

12

12

12

11

11

11

14

18

17

16

15

15

15

15

14

14

14

14

13

13

13

13

13

13

13

12

12

12

12

15

19

18

17

17

16

16

16

15

15

15

15

14

14

14

14

14

14

14

13

13

13

13

16

20

19

18

18

17

17

17

16

16

16

16

15

15

15

15

15

14

14

14

14

14

14

17

21

20

20

19

18

18

18

17

17

17

17

16

16

16

16

16

15

15

15

15

15

14

18

23

22

21

20

19

19

19

18

18

18

17

17

17

17

17

16

16

16

16

16

16

15

19

24

23

22

21

20

20

20

19

19

19

18

18

18

18

17

17

17

17

17

17

16

16

20

25

24

23

22

22

21

21

20

20

20

19

19

19

19

18

18

18

18

18

18

17

17

21

26

25

24

23

23

22

22

21

21

21

20

20

20

20

19

19

19

19

19

18

18

18

22

28

27

25

24

24

23

23

22

22

22

21

21

21

20

20

20

20

20

20

19

19

19

23

29

28

27

25

25

24

24

23

23

23

22

22

22

21

21

21

21

21

20

20

20

20

24

30

29

28

27

26

25

25

24

24

24

23

23

23

22

22

22

22

22

21

21

21

20

25

32

30

29

28

27

26

26

25

25

25

24

24

24

23

23

23

23

23

22

22

22

21

26

33

31

30

29

28

27

27

26

26

26

25

25

24

24

24

24

24

23

23

23

22

22

27

34

33

31

30

29

29

28

27

27

27

26

26

25

25

25

25

24

24

24

24

23

23

28

35

34

32

31

30

30

29

28

28

28

27

27

26

26

26

26

25

25

25

25

24

24

29

37

35

33

32

31

31

30

29

29

29

28

28

27

27

27

26

26

26

26

25

25

25

30

38

36

35

33

32

32

31

30

30

29

29

29

28

28

28

27

27

27

27

26

26

25

31

39

37

36

34

33

33

32

31

31

30

30

30

29

29

29

28

28

28

28

27

27

26

32

40

39

37

35

34

34

33

32

32

31

31

31

30

30

29

29

29

29

28

28

28

27

33

42

40

38

36

36

35

34

34

33

32

32

31

31

31

30

30

30

30

29

29

28

28

34

43

41

39

38

37

36

35

35

34

33

33

32

32

32

31

31

31

31

30

30

29

29

35

44

42

40

39

38

37

36

36

35

34

34

33

33

33

32

32

32

32

31

31

30

30

36

45

43

42

40

39

38

38

37

36

35

35

34

34

33

33

33

33

32

32

32

31

31

37

47

45

43

41

40

39

39

38

37

36

36

35

35

34

34

34

34

33

33

32

32

31

38

48

46

44

42

41

40

40

39

38

37

37

36

36

35

35

35

34

34

34

33

33

32

39

49

47

45

43

42

41

41

40

39

38

38

37

37

36

36

36

35

35

35

34

34

33

40

50

48

46

44

43

42

42

41

40

39

39

38

38

37

37

37

36

36

36

35

34

34

41

52

49

47

45

44

43

43

42

41

40

40

39

39

38

38

37

37

37

36

36

35

35

42

53

51

48

46

45

44

44

43

42

41

41

40

40

39

39

38

38

38

37

37

36

36

43

54

52

50

47

46

45

45

44

43

42

42

41

40

40

40

39

39

39

38

38

37

37

44

55

53

51

49

47

46

46

45

44

43

43

42

41

41

41

40

40

40

39

39

38

37

45

57

54

52

50

48

47

47

46

45

44

44

43

42

42

41

41

41

41

40

39

39

38

46

58

55

53

51

50

48

48

47

46

45

45

44

43

43

42

42

42

41

41

40

40

39

47

59

57

54

52

51

49

49

48

47

46

46

45

44

44

43

43

43

42

42

41

40

40

1) Значения округлены до ближайшего целого числа.

Таблица 9 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 100 мм

Фактическое удлинение, %, на длине базы 100 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

13

12

12

11

11

11

11

10

10

10

10

10

10

10

9

9

9

9

9

9

9

9

11

14

14

13

12

12

12

12

11

11

11

11

11

11

11

10

10

10

10

10

10

10

10

12

16

15

14

14

13

13

13

13

12

12

12

12

12

11

11

11

11

11

11

11

11

10

13

17

16

15

15

14

14

14

14

13

13

13

13

13

12

12

12

12

12

12

12

12

11

14

18

17

17

16

15

15

15

15

14

14

14

14

14

13

13

13

13

13

13

13

12

12

15

19

19

18

17

17

16

16

16

15

15

15

15

15

14

14

14

14

14

14

14

13

13

16

21

20

19

18

18

17

17

17

16

16

16

16

15

15

15

15

15

15

15

14

14

14

17

22

21

20

19

19

18

18

18

17

17

17

17

16

16

16

16

16

16

16

15

15

15

18

23

22

21

20

20

20

19

19

18

18

18

18

17

17

17

17

17

17

16

16

16

16

19

25

24

23

22

21

21

20

20

19

19

19

19

18

18

18

18

18

18

17

17

17

17

20

26

25

24

23

22

22

21

21

21

20

20

20

19

19

19

19

19

19

18

18

18

17

21

27

26

25

24

23

23

23

22

22

21

21

21

20

20

20

20

20

19

19

19

19

18

22

29

27

26

25

24

24

24

23

23

22

22

22

21

21

21

21

21

20

20

20

19

19

23

30

29

27

26

25

25

25

24

24

23

23

23

22

22

22

22

21

21

21

21

20

20

24

31

30

28

27

27

26

26

25

25

24

24

24

23

23

23

23

22

22

22

22

21

21

25

32

31

30

28

28

27

27

26

26

25

25

25

24

24

24

23

23

23

23

23

22

22

26

34

32

31

30

29

28

28

27

27

26

26

25

25

25

25

24

24

24

24

23

23

23

27

35

33

32

31

30

29

29

28

28

27

27

26

26

26

26

25

25

25

25

24

24

24

28

36

35

33

32

31

30

30

29

29

28

28

27

27

27

27

26

26

26

26

25

25

24

29

38

36

34

33

32

32

31

30

30

29

29

28

28

28

27

27

27

27

27

26

26

25

30

39

37

36

34

33

33

32

31

31

30

30

29

29

29

28

28

28

28

27

27

27

26

31

40

38

37

35

34

34

33

32

32

31

31

30

30

30

29

29

29

29

28

28

27

27

32

41

40

38

36

35

35

34

33

33

32

32

31

31

31

30

30

30

30

29

29

28

28

33

43

41

39

37

37

36

35

34

34

33

33

32

32

32

31

31

31

31

30

30

29

29

34

44

42

40

39

38

37

36

36

35

34

34

33

33

33

32

32

32

31

31

31

30

30

35

45

43

42

40

39

38

38

37

36

35

35

34

34

33

33

33

33

32

32

32

31

31

36

47

45

43

41

40

39

39

38

37

36

36

35

35

34

34

34

34

33

33

32

32

31

37

48

46

44

42

41

40

40

39

38

37

37

36

36

35

35

35

34

34

34

33

33

32

38

49

47

45

43

42

41

41

40

39

38

38

37

37

36

36

36

35

35

35

34

34

33

39

51

48

46

44

43

42

42

41

40

39

39

38

38

37

37

37

36

36

36

35

35

34

40

52

50

47

45

44

43

43

42

41

40

40

39

39

38

38

38

37

37

37

36

35

35

41

53

51

49

47

45

45

44

43

42

41

41

40

40

39

39

39

38

38

38

37

36

36

42

54

52

50

48

46

46

45

44

43

42

42

41

41

40

40

39

39

39

38

38

37

37

43

56

53

51

49

48

47

46

45

44

43

43

42

42

41

41

40

40

40

39

39

38

38

44

57

55

52

50

49

48

47

46

45

44

44

43

43

42

42

41

41

41

40

40

39

38

45

58

56

53

51

50

49

48

47

46

46

45

44

44

43

43

42

42

42

41

41

40

39

46

60

57

55

52

51

50

49

48

47

47

46

45

45

44

44

43

43

43

42

42

41

40

47

61

58

56

53

52

51

50

49

48

48

47

46

45

45

45

44

44

44

43

42

42

41

1) Значения округлены до ближайшего целого числа.

Таблица 10 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 200 мм

Фактическое удлинение, %, на длине базы 200 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

14

14

13

12

12

12

12

11

11

11

11

11

11

10

10

10

10

10

10

10

10

10

11

16

15

14

14

13

13

13

13

12

12

12

12

12

11

11

11

11

11

11

11

11

10

12

17

16

16

15

15

14

14

14

13

13

13

13

13

13

12

12

12

12

12

12

12

11

13

18

18

17

16

16

15

15

15

15

14

14

14

14

14

13

13

13

13

13

13

13

12

14

20

19

18

17

17

17

16

16

16

15

15

15

15

15

14

14

14

14

14

14

14

13

15

21

21

19

19

18

18

18

17

17

17

16

16

16

16

16

15

15

15

15

15

15

14

16

23

22

21

20

19

19

19

18

18

18

17

17

17

17

17

16

16

16

16

16

15

15

17

24

23

22

21

21

20

20

19

19

19

19

18

18

18

18

17

17

17

17

17

16

16

18

25

24

23

22

22

21

21

21

20

20

20

19

19

19

19

18

18

18

18

18

17

17

19

27

26

25

24

23

23

22

22

21

21

21

20

20

20

20

19

19

19

19

19

18

18

20

28

27

26

25

24

24

23

23

22

22

22

21

21

21

21

21

20

20

20

20

19

19

21

30

28

27

26

25

25

25

24

24

23

23

23

22

22

22

22

21

21

21

21

20

20

22

31

30

29

27

27

26

26

25

25

24

24

24

23

23

23

23

22

22

22

22

21

21

23

33

31

30

29

28

27

27

26

26

25

25

25

24

24

24

24

23

23

23

23

22

22

24

34

33

31

30

29

28

28

27

27

27

26

26

25

25

25

25

24

24

24

24

23

23

25

35

34

32

31

30

30

29

29

28

28

27

27

26

26

26

26

25

25

25

25

24

24

26

37

35

34

32

31

31

30

30

29

29

28

28

27

27

27

27

26

26

26

26

25

25

27

38

37

35

33

33

32

32

31

30

30

29

29

29

28

28

28

27

27

27

27

26

26

28

40

38

36

35

34

33

33

32

31

31

31

30

30

29

29

29

29

28

28

28

27

27

29

41

39

38

36

35

34

34

33

32

32

32

31

31

30

30

30

30

29

29

29

28

28

30

42

41

39

37

36

36

35

34

34

33

33

32

32

31

31

31

31

30

30

30

29

29

31

44

42

40

38

37

37

36

35

35

34

34

33

33

32

32

32

32

31

31

31

30

30

32

45

43

41

40

39

38

37

36

36

35

35

34

34

33

33

33

33

32

32

32

31

31

33

47

45

43

41

40

39

39

38

37

36

36

35

35

34

34

34

34

33

33

33

32

31

34

48

46

44

42

41

40

40

39

38

38

37

36

36

36

35

35

35

34

34

34

33

32

35

50

47

45

43

42

42

41

40

39

39

38

38

37

37

36

36

36

35

35

34

34

33

36

51

49

47

45

44

43

42

41

40

40

39

39

38

38

37

37

37

36

36

35

35

34

37

52

50

48

46

45

44

43

42

41

41

40

40

39

39

38

38

38

37

37

36

36

35

38

54

51

49

47

46

45

44

43

43

42

41

41

40

40

39

39

39

38

38

37

37

36

39

55

53

51

48

47

46

46

44

44

43

43

42

41

41

40

40

40

39

39

38

38

37

40

57

54

52

50

48

47

47

46

45

44

44

43

42

42

41

41

41

40

40

39

39

38

41

58

56

53

51

50

49

48

47

46

45

45

44

43

43

42

42

42

41

41

40

40

39

42

59

57

54

52

51

50

49

48

47

46

46

45

44

44

43

43

43

42

42

41

41

40

43

61

58

56

53

52

51

50

49

48

47

47

46

45

45

44

44

44

43

43

42

42

41

44

62

60

57

55

53

52

51

50

49

49

48

47

46

46

46

45

45

44

44

43

43

42

45

64

61

58

56

54

53

53

51

50

50

49

48

48

47

47

46

46

46

45

44

44

43

46

65

62

60

57

55

55

54

52

52

51

50

49

49

48

48

47

47

47

46

45

45

44

47

67

64

61

58

57

56

55

54

53

52

51

50

50

49

49

48

48

48

47

46

45

45

1) Значения округлены до ближайшего целого числа.

Таблица 11 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 50 мм

Фактическое удлинение, %, на длине базы 50 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

12

12

11

11

11

10

10

10

10

10

10

9

9

9

9

9

9

9

9

9

9

8

11

14

13

13

12

12

11

11

11

11

11

11

10

10

10

10

10

10

10

10

10

9

9

12

15

14

14

13

13

13

12

12

12

12

12

11

11

11

11

11

11

11

11

10

10

10

13

16

16

15

14

14

14

13

13

13

13

12

12

12

12

12

12

12

12

11

11

11

11

14

17

17

16

15

15

15

14

14

14

14

13

13

13

13

13

13

13

12

12

12

12

12

15

19

18

17

16

16

16

15

15

15

15

14

14

14

14

14

14

13

13

13

13

13

13

16

20

19

18

17

17

17

16

16

16

16

15

15

15

15

15

14

14

14

14

14

14

13

17

21

20

19

19

18

18

18

17

17

17

16

16

16

16

15

15

15

15

15

15

14

14

18

22

21

21

20

19

19

19

18

18

18

17

17

17

17

16

16

16

16

16

16

15

15

19

24

23

22

21

20

20

20

19

19

18

18

18

18

17

17

17

17

17

17

16

16

16

20

25

24

23

22

21

21

21

20

20

19

19

19

19

18

18

18

18

18

18

17

17

17

21

26

25

24

23

22

22

22

21

21

20

20

20

20

19

19

19

19

19

18

18

18

18

22

27

26

25

24

23

23

23

22

22

21

21

21

20

20

20

20

20

20

19

19

19

18

23

29

27

26

25

24

24

24

23

23

22

22

22

21

21

21

21

21

20

20

20

20

19

24

30

29

27

26

26

25

25

24

24

23

23

23

22

22

22

22

22

21

21

21

20

20

25

31

30

29

27

27

26

26

25

25

24

24

24

23

23

23

23

22

22

22

22

21

21

26

32

31

30

28

28

27

27

26

26

25

25

25

24

24

24

23

23

23

23

23

22

22

27

34

32

31

29

29

28

28

27

27

26

26

25

25

25

25

24

24

24

24

23

23

23

28

35

33

32

31

30

29

29

28

28

27

27

26

26

26

26

25

25

25

25

24

24

24

29

36

35

33

32

31

30

30

29

29

28

28

27

27

27

26

26

26

26

26

25

25

24

30

37

36

34

33

32

31

31

30

30

29

29

28

28

28

27

27

27

27

26

26

26

25

31

39

37

35

34

33

32

32

31

31

30

30

29

29

29

28

28

28

28

27

27

26

26

32

40

38

37

35

34

33

33

32

32

31

31

30

30

29

29

29

29

28

28

28

27

27

33

41

39

38

36

35

34

34

33

33

32

32

31

31

30

30

30

30

29

29

29

28

28

34

42

41

39

37

36

36

35

34

34

33

33

32

32

31

31

31

30

30

30

30

29

29

35

44

42

40

38

37

37

36

35

35

34

34

33

33

32

32

32

31

31

31

30

30

29

36

45

43

41

39

38

38

37

36

36

35

35

34

33

33

33

33

32

32

32

31

31

30

37

46

44

42

40

39

39

38

37

36

36

36

35

34

34

34

33

33

33

33

32

32

31

38

47

45

43

42

40

40

39

38

37

37

37

36

35

35

35

34

34

34

33

33

32

32

39

49

47

45

43

42

41

40

39

38

38

37

37

36

36

36

35

35

35

34

34

33

33

40

50

48

46

44

43

42

41

40

39

39

38

38

37

37

36

36

36

36

35

35

34

34

41

51

49

47

45

44

43

42

41

40

40

39

39

38

38

37

37

37

37

36

36

35

34

42

52

50

48

46

45

44

43

42

41

41

40

40

39

39

38

38

38

37

37

36

36

35

43

54

51

49

47

46

45

44

43

42

42

41

41

40

40

39

39

39

38

38

37

37

36

44

55

52

50

48

47

46

45

44

43

43

42

42

41

40

40

40

39

39

39

38

37

37

45

56

54

51

49

48

47

46

45

44

44

43

42

42

41

41

41

40

40

40

39

38

38

46

57

55

53

50

49

48

47

46

45

45

44

43

43

42

42

42

41

41

40

40

39

39

47

59

56

54

51

50

49

48

47

46

46

45

44

44

43

43

42

42

42

41

41

40

39

1) Значения округлены до ближайшего целого числа.

Таблица 12 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 80 мм

Фактическое удлинение, %, на длине базы 80 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

13

13

12

12

11

11

11

11

10

10

10

10

10

10

10

10

10

9

9

9

9

9

11

15

14

13

13

12

12

12

12

12

11

11

11

11

11

11

11

10

10

10

10

10

10

12

16

15

15

14

14

13

13

13

13

12

12

12

12

12

12

12

11

11

11

11

11

11

13

17

16

16

15

15

14

14

14

14

13

13

13

13

13

13

12

12

12

12

12

12

12

14

19

18

17

16

16

16

15

15

15

14

14

14

14

14

14

13

13

13

13

13

13

12

15

20

19

18

17

17

17

16

16

16

15

15

15

15

15

15

14

14

14

14

14

14

13

16

21

20

19

19

18

18

18

17

17

17

16

16

16

16

15

15

15

15

15

15

14

14

17

22

22

21

20

19

19

19

18

18

18

17

17

17

17

16

16

16

16

16

16

15

15

18

24

23

22

21

20

20

20

19

19

19

18

18

18

18

17

17

17

17

17

17

16

16

19

25

24

23

22

21

21

21

20

20

20

19

19

19

19

18

18

18

18

18

18

17

17

20

26

25

24

23

23

22

22

21

21

21

20

20

20

20

19

19

19

19

19

18

18

18

21

28

27

25

24

24

23

23

22

22

22

21

21

21

21

20

20

20

20

20

19

19

19

22

29

28

27

26

25

24

24

23

23

23

22

22

22

21

21

21

21

21

21

20

20

20

23

30

29

28

27

26

26

25

25

24

24

23

23

23

22

22

22

22

22

21

21

21

21

24

32

30

29

28

27

27

26

26

25

25

24

24

24

23

23

23

23

23

22

22

22

21

25

33

32

30

29

28

28

27

27

26

26

26

25

25

24

24

24

24

24

23

23

23

22

26

34

33

32

30

29

29

28

28

27

27

27

26

26

25

25

25

25

25

24

24

24

23

27

36

34

33

31

31

30

30

29

28

28

28

27

27

26

26

26

26

26

25

25

24

24

28

37

35

34

32

32

31

31

30

29

29

29

28

28

27

27

27

27

26

26

26

25

25

29

38

37

35

34

33

32

32

31

30

30

30

29

29

28

28

28

28

27

27

27

26

26

30

40

38

36

35

34

33

33

32

31

31

31

30

30

29

29

29

29

28

28

28

27

27

31

41

39

38

36

35

34

34

33

32

32

32

31

31

30

30

30

29

29

29

29

28

28

32

42

41

39

37

36

36

35

34

33

33

33

32

32

31

31

31

30

30

30

29

29

29

33

44

42

40

38

37

37

36

35

35

34

34

33

33

32

32

32

31

31

31

30

30

29

34

45

43

41

39

38

38

37

36

36

35

35

34

34

33

33

33

32

32

32

31

31

30

35

46

44

42

41

40

39

38

37

37

36

36

35

35

34

34

34

33

33

33

32

32

31

36

48

46

44

42

41

40

39

38

38

37

37

36

36

35

35

35

34

34

34

33

33

32

37

49

47

45

43

42

41

40

39

39

38

38

37

37

36

36

35

35

35

35

34

33

33

38

50

48

46

44

43

42

42

41

40

39

39

38

38

37

37

36

36

36

35

35

34

34

39

52

49

47

45

44

43

43

42

41

40

40

39

39

38

39

37

37

37

36

36

35

35

40

53

51

48

46

45

44

44

43

42

41

41

40

40

39

39

38

38

38

37

37

36

36

41

54

52

50

48

46

45

45

44

43

42

42

41

40

40

40

39

39

39

38

38

37

37

42

56

53

51

49

47

47

46

45

44

43

43

42

41

41

41

40

40

40

39

39

38

37

43

57

54

52

50

49

48

47

46

45

44

44

43

42

42

42

41

41

41

40

40

39

38

44

58

56

53

51

50

49

48

47

46

45

45

44

43

43

43

42

42

42

41

41

40

39

45

60

57

55

52

51

50

49

48

47

46

46

45

44

44

44

43

43

43

42

41

41

40

46

61

58

56

53

52

51

50

49

48

47

47

46

45

45

44

44

44

43

43

42

42

41

47

62

60

57

54

53

52

51

50

49

49

48

47

46

46

45

45

45

44

44

43

43

42

1) Значения округлены до ближайшего целого числа.

Таблица 13 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 100 мм

Фактическое удлинение, %, на длине базы 100 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

14

13

12

12

12

11

11

11

11

11

10

10

10

10

10

10

10

10

10

9

9

9

11

15

14

14

13

13

13

12

12

12

12

12

11

11

11

11

11

11

11

11

10

10

10

12

16

16

15

14

14

14

14

13

13

13

13

12

12

12

12

12

12

12

12

11

11

11

13

18

17

16

16

15

15

15

14

14

14

14

13

13

13

13

13

13

13

12

12

12

12

14

19

18

17

17

16

16

16

15

15

15

15

14

14

14

14

14

14

14

13

13

13

13

15

20

20

19

18

17

17

17

16

16

16

16

15

15

15

15

15

15

15

14

14

14

14

16

22

21

20

19

19

18

18

18

17

17

17

16

16

16

16

16

16

16

15

15

15

15

17

23

22

21

20

20

19

19

19

18

18

18

18

17

17

17

17

17

17

16

16

16

16

18

25

23

22

21

21

21

20

20

19

19

19

19

18

18

18

18

18

18

17

17

17

17

19

26

25

24

23

22

22

21

21

20

20

20

20

19

19

19

19

19

18

18

18

18

17

20

27

26

25

24

23

23

23

22

22

21

21

21

20

20

20

20

20

19

19

19

19

18

21

29

27

26

25

24

24

24

23

23

22

22

22

21

21

21

21

21

20

20

20

20

19

22

30

29

27

26

26

25

25

24

24

23

23

23

22

22

22

22

22

21

21

21

20

20

23

31

30

29

27

27

26

26

25

25

24

24

24

23

23

23

23

23

22

22

22

21

21

24

33

31

30

29

28

27

27

26

26

25

25

25

24

24

24

24

23

23

23

23

22

22

25

34

33

31

30

29

29

28

27

27

27

26

26

25

25

25

25

24

24

24

24

23

23

26

35

34

32

31

30

30

29

29

28

28

27

27

26

26

26

26

25

25

25

25

24

24

27

37

35

34

32

31

31

30

30

29

29

28

28

27

27

27

27

26

26

26

26

25

25

28

38

36

35

33

33

32

32

31

30

30

29

29

28

28

28

28

27

27

27

27

26

26

29

39

38

36

35

34

33

33

32

31

31

30

30

29

29

29

29

28

28

28

27

27

27

30

41

39

37

36

35

34

34

33

32

32

31

31

30

30

30

30

29

29

29

28

28

28

31

42

40

39

37

36

35

35

34

33

33

33

32

31

31

31

31

30

30

30

29

29

28

32

44

42

40

38

37

37

36

35

34

34

34

33

33

32

32

32

31

31

31

30

30

29

33

45

43

41

39

38

38

37

36

36

35

35

34

34

33

33

33

32

32

32

31

31

30

34

46

44

42

41

40

39

38

37

37

36

36

35

35

34

34

34

33

33

33

32

32

31

35

48

46

44

42

41

40

39

38

38

37

37

36

36

35

35

35

34

34

34

33

33

32

36

49

47

45

43

42

41

41

39

39

38

38

37

37

36

36

36

35

35

35

34

33

33

37

50

48

46

44

43

42

42

41

40

39

39

38

38

37

37

36

36

36

36

35

34

34

38

52

49

47

45

44

43

43

42

41

40

40

39

39

38

38

37

37

37

37

36

35

35

39

53

51

49

47

45

45

44

43

42

41

41

40

40

39

39

38

38

38

37

37

36

36

40

54

52

50

48

46

46

45

44

43

42

42

41

41

40

40

39

39

39

38

38

37

37

41

56

53

51

49

48

47

46

45

44

44

43

42

42

41

41

40

40

40

39

39

38

38

42

57

55

52

50

49

48

47

46

45

45

44

43

43

42

42

41

41

41

40

40

39

39

43

59

56

54

51

50

49

48

47

46

46

45

44

44

43

43

42

42

42

41

41

40

39

44

60

57

55

52

51

50

50

48

47

47

46

45

45

44

44

43

43

43

42

42

41

40

45

61

59

56

54

52

51

51

49

48

48

47

46

46

45

45

44

44

44

43

43

42

41

46

63

60

57

55

53

53

52

50

50

49

48

47

47

46

46

45

45

45

44

44

43

42

47

64

61

59

56

55

54

53

52

51

50

49

48

48

47

47

46

46

46

45

45

44

43

1) Значения округлены до ближайшего целого числа.

Таблица 14 - Значения удлинений1) на длине базы , соответствующие значениям удлинений, полученным на длине базы 200 мм

Фактическое удлинение, %, на длине базы 200 мм

Соответствующее удлинение, %, на длине базы , если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

15

14

14

13

13

12

12

12

12

12

11

11

11

11

11

11

11

11

10

10

10

10

11

16

16

15

14

14

13

14

13

13

13

13

12

12

12

12

12

12

12

12

11

11

11

12

18

17

16

16

15

15

15

14

14

14

14

14

13

13

13

13

13

13

13

12

12

12

13

19

18

18

17

17

16

16

16

15

15

15

15

14

14

14

14

14

14

14

13

13

13

14

21

20

19

18

18

17

17

17

16

16

16

16

16

15

15

15

15

15

15

14

14

14

15

22

21

20

20

19

19

18

18

18

17

17

17

17

16

16

16

16

16

16

16

15

15

16

24

23

22

21

20

20

20

19

19

19

18

18

18

18

17

17

17

17

17

17

16

16

17

25

24

23

22

22

21

21

20

20

20

19

19

19

19

18

18

18

18

18

18

17

17

18

27

26

25

23

23

22

22

22

21

21

21

20

20

20

20

19

19

19

19

19

18

18

19

28

27

26

25

24

24

23

23

22

22

22

21

21

21

21

20

20

20

20

20

19

19

20

30

28

27

26

25

25

25

24

24

23

23

23

22

22

22

22

21

21

21

21

20

20

21

31

30

29

27

27

26

26

25

25

24

24

24

23

23

23

23

22

22

22

22

21

21

22

33

31

30

29

28

27

27

26

26

26

25

25

24

24

24

24

24

23

23

23

22

22

23

34

33

31

30

29

29

28

28

27

27

26

26

26

25

25

25

25

24

24

24

23

23

24

36

34

33

31

30

30

29

29

28

28

28

27

27

26

26

26

26

25

25

25

24

24

25

37

36

34

33

32

31

31

30

29

29

29

28

28

27

27

27

27

27

26

26

25

25

26

39

37

35

34

33

32

32

31

31

30

30

29

29

29

28

28

28

28

27

27

26

26

27

40

38

37

35

34

34

33

32

32

31

31

30

30

30

29

29

29

29

28

28

27

27

28

42

40

38

36

36

35

34

34

33

32

32

32

31

31

30

30

30

30

29

29

28

28

29

43

41

39

38

37

36

36

35

34

34

33

33

32

32

31

31

31

31

30

30

29

29

30

45

43

41

39

38

37

37

36

35

35

34

34

33

33

33

32

32

32

31

31

30

30

31

46

44

42

40

39

39

38

37

36

36

36

35

34

34

34

33

33

33

33

32

31

31

32

48

46

44

42

41

40

39

38

38

37

37

36

36

35

35

34

34

34

34

33

33

32

33

49

47

45

43

42

41

41

40

39

38

38

37

37

36

36

36

35

35

35

34

34

33

34

51

48

46

44

43

42

42

41

40

39

39

38

38

37

37

37

36

36

36

35

35

34

35

52

50

48

46

44

44

43

42

41

41

40

39

39

38

38

38

37

37

37

36

36

35

36

54

51

49

47

46

45

44

43

42

42

41

41

40

39

39

39

38

38

38

37

37

36

37

55

53

50

48

47

46

45

44

44

43

42

42

41

41

40

40

40

39

39

38

38

37

38

56

54

52

49

48

47

47

46

45

44

44

43

42

42

41

41

41

40

40

39

39

38

39

58

55

53

51

50

49

48

47

46

45

45

44

43

43

42

42

42

41

41

40

40

39

40

59

57

54

52

51

50

49

48

47

46

46

45

44

44

43

43

43

42

42

41

41

40

41

61

58

56

53

52

51

50

49

48

48

47

46

45

45

45

44

44

44

43

42

42

41

42

62

60

57

55

53

52

52

50

49

49

48

47

47

46

46

45

45

45

44

43

43

42

43

64

61

59

56

55

54

53

51

51

50

49

48

48

47

47

46

46

46

45

44

44

43

44

65

63

60

57

56

55

54

53

52

51

50

50

49

48

48

47

47

47

46

46

45

44

45

67

64

61

59

57

56

55

54

53

52

52

51

50

49

49

48

48

48

47

47

46

45

46

68

65

63

60

58

57

57

55

54

53

53

52

51

50

50

50

49

49

48

48

47

46

47

70

67

64

61

60

59

58

56

55

54

54

53

52

52

51

51

50

50

49

49

48

47

1) Значения округлены до ближайшего целого числа.

Таблица 15 - Значения удлинений1) на длине базы 50 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

8

9

9

10

10

10

10

10

11

11

11

11

11

11

12

12

12

12

12

12

12

13

11

9

10

10

11

11

11

11

12

12

12

12

12

12

13

13

13

13

13

13

13

14

14

12

10

11

11

12

12

12

12

13

13

13

13

13

14

14

14

14

14

14

14

15

15

15

13

11

11

12

12

13

13

13

14

14

14

14

14

15

15

15

15

15

15

16

16

16

16

14

12

12

13

13

14

14

14

15

15

15

15

16

16

16

16

16

16

17

17

17

17

18

15

13

13

14

14

15

15

15

16

16

16

16

17

17

17

17

17

18

18

18

18

18

19

16

13

14

15

15

16

16

16

17

17

17

17

18

18

18

18

19

19

19

19

19

20

20

17

14

15

16

16

17

17

17

18

18

18

19

19

19

19

20

20

20

20

20

21

21

21

18

15

16

17

17

18

18

18

19

19

19

20

20

20

21

21

21

21

21

21

22

22

23

19

16

17

17

18

19

19

19

20

20

21

21

21

21

22

22

22

22

22

23

23

23

24

20

17

18

18

19

20

20

20

21

21

22

22

22

23

23

23

23

23

24

24

24

25

25

21

18

18

19

20

21

21

21

22

22

23

23

23

24

24

24

24

25

25

25

25

26

26

22

19

19

20

21

22

22

22

23

23

24

24

24

25

25

25

26

26

26

26

27

27

28

23

19

20

21

22

23

23

23

24

24

25

25

26

26

26

27

27

27

27

27

28

28

29

24

20

21

22

23

24

24

24

25

26

26

26

27

27

27

28

28

28

28

29

29

30

30

25

21

22

23

24

25

25

25

26

27

27

27

28

28

29

29

29

29

29

30

30

31

31

26

22

23

24

25

26

26

26

27

28

28

28

29

29

30

30

30

30

31

31

31

32

33

27

23

24

25

26

27

27

28

28

29

29

29

30

30

31

31

31

32

32

32

33

33

34

28

24

25

26

27

28

28

29

29

30

30

31

31

32

32

32

33

33

33

33

34

35

35

29

24

26

27

28

29

29

30

30

31

31

32

32

33

33

33

34

34

34

35

35

36

36

30

25

26

28

29

30

30

31

31

32

32

33

33

34

34

34

35

35

35

36

36

37

38

31

26

27

29

30

31

31

32

32

33

33

34

34

35

35

36

36

36

37

37

38

38

39

32

27

28

29

31

32

32

33

33

34

35

35

36

36

37

37

37

37

38

38

39

39

40

33

28

29

30

32

33

33

34

35

35

36

36

37

37

38

38

38

39

39

39

40

41

41

34

29

30

31

33

34

34

35

36

36

37

37

38

38

39

39

40

40

40

41

41

42

43

35

29

31

32

34

35

35

36

37

37

38

38

39

39

40

40

41

41

41

42

42

43

44

36

30

32

33

35

36

36

37

38

38

39

39

40

41

41

42

42

42

42

43

44

44

45

37

31

33

34

36

36

37

38

39

39

40

40

41

42

42

43

43

43

44

44

45

46

46

38

32

33

35

37

37

38

39

40

40

41

42

42

43

43

44

44

45

45

45

46

47

48

39

33

34

36

37

38

39

40

41

42

42

43

43

44

45

45

45

46

46

47

47

48

49

40

34

35

37

38

39

40

41

42

43

43

44

45

45

46

46

47

47

47

48

48

49

50

41

35

36

38

39

40

41

42

43

44

44

45

46

46

47

47

48

48

48

49

50

51

51

42

35

37

39

40

41

42

43

44

45

45

46

47

47

48

48

49

49

50

50

51

52

53

43

36

38

40

41

42

43

44

45

46

46

47

48

49

49

50

50

50

51

51

52

53

54

44

37

39

40

42

43

44

45

46

47

48

48

49

50

50

51

51

52

52

52

53

54

55

45

38

40

41

43

44

45

46

47

48

49

49

50

51

51

52

52

53

53

54

54

55

56

46

39

40

42

44

45

46

47

48

49

50

50

51

52

53

53

53

54

54

55

56

57

58

47

40

41

43

45

46

47

48

49

50

51

51

52

53

54

54

55

55

55

56

57

58

59

1) Значения округлены до ближайшего целого числа.

Таблица 16 - Значения удлинений1) на длине базы 80 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

8

8

9

9

9

9

10

10

10

10

10

10

11

11

11

11

11

11

11

11

12

12

11

9

9

10

10

10

10

11

11

11

11

11

12

12

12

12

12

12

12

12

13

13

13

12

10

10

10

11

11

11

12

12

12

12

12

13

13

13

13

13

13

13

13

14

14

14

13

10

11

11

12

12

12

12

13

13

13

13

14

14

14

14

14

14

14

15

15

15

15

14

11

12

12

13

13

13

13

14

14

14

14

15

15

15

15

15

15

16

16

16

16

16

15

12

12

13

14

14

14

14

15

15

15

15

16

16

16

16

16

17

17

17

17

17

18

16

13

13

14

14

15

15

15

16

16

16

16

17

17

17

17

18

18

18

18

18

19

19

17

13

14

15

15

16

16

16

17

17

17

17

18

18

18

18

19

19

19

19

19

20

20

18

14

15

16

16

17

17

17

18

18

18

19

19

19

19

20

20

20

20

20

21

21

21

19

15

16

16

17

18

18

18

19

19

19

20

20

20

20

21

21

21

21

21

22

22

22

20

16

17

17

18

19

19

19

20

20

20

21

21

21

22

22

22

22

22

22

23

23

24

21

17

17

18

19

20

20

20

21

21

21

22

22

22

23

23

23

23

23

24

24

24

25

22

17

18

19

20

20

21

21

22

22

22

23

23

23

24

24

24

24

24

25

25

26

26

23

18

19

20

21

21

22

22

23

23

23

24

24

24

25

25

25

25

26

26

26

27

27

24

19

20

21

22

22

23

23

24

24

24

25

25

26

26

26

26

26

27

27

27

28

28

25

20

21

22

23

23

24

24

25

25

25

26

26

27

27

27

27

28

28

28

28

29

29

26

21

22

23

24

24

25

25

26

26

26

27

27

28

28

28

28

29

29

29

30

30

31

27

21

22

23

24

25

26

26

27

27

27

28

28

29

29

29

30

30

30

30

31

31

32

28

22

23

24

25

26

26

27

28

28

28

29

29

30

30

30

31

31

31

31

32

33

33

29

23

24

25

26

27

27

28

29

29

30

30

30

31

31

31

32

32

32

33

33

34

34

30

24

25

26

27

28

28

29

30

30

31

31

31

32

32

33

33

33

33

34

34

35

35

31

25

26

27

28

29

29

30

31

31

32

32

32

33

33

34

34

34

34

35

35

36

37

32

25

27

28

29

30

30

31

32

32

33

33

34

34

34

35

35

35

36

36

36

37

38

33

26

27

29

30

31

31

32

33

33

34

34

35

35

35

36

36

36

37

37

38

38

39

34

27

28

29

31

32

32

33

33

34

35

35

36

36

37

37

37

38

38

38

39

39

40

35

28

29

30

32

33

33

34

34

35

36

36

37

37

38

38

38

39

39

39

40

41

41

36

29

30

31

33

33

34

35

35

36

37

37

38

38

39

39

39

40

40

40

41

42

42

37

29

31

32

34

34

35

36

36

37

38

38

39

39

40

40

41

41

41

42

42

43

44

38

30

32

33

34

35

36

36

37

38

39

39

40

40

41

41

42

42

43

43

43

44

45

39

31

32

34

35

36

37

37

38

39

40

40

41

41

42

42

43

43

44

44

44

45

46

40

32

33

35

36

37

38

38

39

40

41

41

42

43

43

43

44

44

45

45

46

46

47

41

33

34

36

37

38

39

39

40

41

42

42

43

44

44

45

45

45

46

46

47

48

48

42

33

35

36

38

39

40

40

41

42

43

43

44

45

45

46

46

46

47

47

48

49

49

43

34

36

37

39

40

41

41

42

43

44

44

45

46

46

47

47

47

48

48

49

50

51

44

35

36

38

40

41

42

42

43

44

45

45

46

47

47

48

48

49

49

49

50

51

52

45

36

37

39

41

42

43

43

44

45

46

46

47

48

48

49

49

50

50

51

51

52

53

46

37

38

40

42

43

44

44

45

46

47

47

48

49

49

50

50

51

51

52

52

53

54

47

37

39

41

43

44

44

45

46

47

48

48

49

40

51

51

51

52

52

53

54

55

55

1) Значения округлены до ближайшего целого числа.

Таблица 17 - Значения удлинений1) на длине базы 100 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

8

8

8

9

9

9

9

10

10

10

10

10

10

10

11

11

11

11

11

11

11

11

11

8

9

9

10

10

10

10

11

11

11

11

11

11

12

12

12

12

12

12

12

12

13

12

9

10

10

11

11

11

11

11

12

12

12

12

12

13

13

13

13

13

13

13

14

14

13

10

10

11

11

12

12

12

12

13

13

13

13

13

14

14

14

14

14

14

14

15

15

14

11

11

12

12

13

13

13

13

14

14

14

14

14

15

15

15

15

15

15

16

16

16

15

12

12

13

13

14

14

14

14

15

15

15

15

16

16

16

16

16

16

16

17

17

17

16

12

13

13

14

14

15

15

15

16

16

16

16

17

17

17

17

17

17

17

18

18

18

17

13

14

14

15

15

16

16

16

17

17

17

17

18

18

18

18

18

18

19

19

19

19

18

14

15

15

16

16

17

17

17

18

18

18

18

19

19

19

19

19

19

20

20

20

21

19

15

15

16

17

17

17

18

18

19

19

19

19

20

20

20

20

20

21

21

22

21

22

20

15

16

17

18

18

18

19

19

20

20

20

20

21

21

21

21

21

22

22

22

23

23

21

16

17

18

18

19

19

20

20

20

21

21

21

22

22

22

22

23

23

23

23

24

24

22

17

18

19

19

20

20

21

21

21

22

22

22

23

23

23

23

24

24

24

24

25

25

23

18

19

19

20

21

21

21

22

22

23

23

23

24

24

24

24

25

25

25

25

26

26

24

19

19

20

21

22

22

22

23

23

24

24

24

25

25

25

26

26

26

26

27

27

27

25

19

20

21

22

23

23

23

24

24

25

25

25

26

26

26

27

27

27

27

28

28

29

26

20

21

22

23

23

24

24

25

25

26

26

26

27

27

27

28

28

28

28

29

29

30

27

21

22

23

24

24

25

25

26

26

27

27

28

28

28

29

29

29

29

29

30

30

31

28

22

23

24

25

25

26

26

27

27

28

28

29

29

29

30

30

30

30

31

31

32

32

29

22

23

24

26

26

27

27

28

28

29

29

30

30

30

31

31

31

31

32

32

33

33

30

23

24

25

26

27

28

28

29

29

30

30

31

31

31

32

32

32

32

33

33

34

34

31

24

25

26

27

28

29

29

30

30

31

31

32

32

32

33

33

33

33

34

34

35

35

32

25

26

27

28

29

29

30

31

31

32

32

33

33

33

34

34

34

35

35

35

36

37

33

25

27

28

29

30

30

31

32

32

33

33

34

34

35

35

35

35

36

36

37

37

38

34

26

27

29

30

31

31

32

33

33

34

34

35

35

36

36

36

36

37

37

38

38

39

35

27

28

29

31

32

32

33

34

34

35

35

36

36

37

37

37

38

38

38

39

39

40

36

28

29

30

32

33

33

34

34

35

36

36

37

37

38

38

38

39

39

39

40

41

41

37

29

30

31

33

33

34

35

35

36

37

37

38

38

39

39

39

40

40

40

41

42

42

38

29

31

32

33

34

35

35

36

37

38

38

39

39

40

40

40

41

41

42

42

43

43

39

30

31

33

34

35

36

36

37

38

39

39

40

40

41

41

42

42

42

43

43

44

45

40

31

32

34

35

36

37

37

38

39

40

40

41

41

42

42

43

43

43

44

44

45

46

41

32

33

35

36

37

38

38

39

40

41

41

42

42

43

43

44

44

44

45

45

46

47

42

32

34

35

37

38

39

39

40

41

42

42

43

43

44

44

45

45

45

46

47

47

48

43

33

35

36

38

39

40

40

41

42

43

43

44

44

45

45

46

46

46

47

48

49

49

44

34

35

37

39

40

40

41

42

43

44

44

45

45

46

46

47

47

48

48

49

50

50

45

35

36

38

40

41

41

42

43

44

45

45

46

47

47

48

48

48

49

49

50

51

52

46

35

37

39

40

42

42

43

44

45

45

46

47

48

48

49

49

49

50

50

51

52

53

47

36

38

40

41

42

43

44

45

46

46

47

48

49

49

50

50

50

51

51

52

53

54

1) Значения округлены до ближайшего целого числа.

Таблица 18 - Значения удлинений1) на длине базы 200 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

7

7

8

8

8

8

9

9

9

9

9

9

9

10

10

10

10

10

10

10

10

10

11

8

8

8

9

9

9

9

10

10

10

10

10

10

11

11

11

11

11

11

11

11

12

12

8

9

9

10

10

10

10

11

11

11

11

11

11

11

12

12

12

12

12

12

12

13

13

9

10

10

10

11

11

11

11

12

12

12

12

12

12

13

13

13

13

13

13

13

14

14

10

10

11

11

12

12

12

12

13

13

13

13

13

13

14

14

14

14

14

14

14

15

15

11

11

12

12

12

13

13

13

13

14

14

14

14

14

15

15

15

15

15

15

16

16

16

11

12

12

13

13

13

14

14

14

14

15

15

15

15

15

16

16

16

16

16

17

17

17

12

13

13

14

14

14

15

15

15

15

16

16

16

16

16

17

17

17

17

17

18

18

18

13

13

14

15

15

15

15

16

16

16

16

17

17

17

17

18

18

18

18

18

19

19

19

13

14

15

15

16

16

16

17

17

17

17

18

18

18

18

19

19

19

19

19

20

20

20

14

15

15

16

17

17

17

18

18

18

18

19

19

19

19

20

20

20

20

20

21

21

21

15

16

16

17

17

18

18

18

19

19

19

20

20

20

20

20

21

21

21

21

22

22

22

16

16

17

18

18

19

19

19

20

20

20

21

21

21

21

21

22

22

22

22

23

23

23

16

17

18

19

19

19

20

20

21

21

21

21

22

22

22

22

23

23

23

23

24

24

24

17

18

19

19

20

20

21

21

21

22

22

22

23

23

23

23

24

24

24

24

25

25

25

18

18

19

20

21

21

21

22

22

23

23

23

24

24

24

24

25

25

25

25

26

26

26

18

19

20

21

22

22

22

23

23

24

24

24

25

25

25

25

26

26

26

26

27

27

27

19

20

21

22

22

23

23

24

24

24

25

25

26

26

26

26

27

27

27

27

28

28

28

20

21

22

23

23

24

24

25

25

25

26

26

26

27

27

27

28

28

28

28

29

29

29

20

21

22

23

24

24

25

25

26

26

27

27

27

28

28

28

28

29

29

29

30

30

30

21

22

23

24

25

25

26

26

27

27

27

28

28

29

29

29

29

30

30

30

31

31

31

22

23

24

25

26

26

26

27

28

28

28

29

29

30

30

30

30

31

31

31

32

32

32

23

24

25

26

26

27

27

28

29

29

29

30

30

31

31

31

31

32

32

32

33

34

33

23

24

25

27

27

28

28

29

29

30

30

31

31

32

32

32

32

33

33

33

34

35

34

24

25

26

27

28

29

29

30

30

31

31

32

32

33

33

33

33

34

34

35

35

36

35

25

26

27

28

29

29

30

31

31

32

32

33

33

34

34

34

34

35

35

36

36

37

36

25

27

28

29

30

30

31

32

32

33

33

34

34

34

35

35

35

36

36

37

37

38

37

26

27

29

30

31

31

32

32

33

34

34

35

35

35

36

36

36

37

37

38

38

39

38

27

28

29

31

31

32

32

33

34

34

35

35

36

36

37

37

37

38

38

39

39

40

39

28

29

30

31

32

33

33

34

35

35

36

36

37

37

38

38

38

39

39

40

40

41

40

28

30

31

32

33

34

34

35

36

36

37

37

38

38

39

39

39

40

40

41

41

42

41

29

30

32

33

34

35

35

36

37

37

38

38

39

39

40

40

40

41

41

42

42

43

42

30

31

32

34

35

35

36

37

38

38

38

39

40

40

41

41

41

42

42

43

43

44

43

30

32

33

35

36

36

37

38

38

39

39

40

41

41

42

42

42

43

43

44

44

45

44

31

32

34

35

36

37

38

39

39

40

40

41

42

42

43

43

43

44

44

45

45

46

45

32

33

35

36

37

38

38

39

40

41

41

42

43

43

44

44

44

45

45

46

47

47

46

32

34

35

37

38

39

39

40

41

42

42

43

44

44

44

45

45

45

46

47

48

48

47

33

35

36

38

39

40

40

41

42

43

43

44

44

45

45

46

46

46

47

48

49

49

1) Значения округлены до ближайшего целого числа.

Таблица 19 - Значения удлинений1) на длине базы 50 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 50 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

8

8

9

9

9

10

10

10

10

10

10

11

11

11

11

11

11

11

11

12

12

12

11

9

9

10

10

10

11

11

11

11

11

11

12

12

12

12

12

12

12

12

13

13

13

12

10

10

11

11

11

11

12

12

12

12

12

13

13

13

13

13

13

13

14

14

14

14

13

10

11

11

12

12

12

13

13

13

13

14

14

14

14

14

14

14

15

15

15

15

15

14

11

12

12

13

13

13

14

14

14

14

15

15

15

15

15

15

16

16

16

16

16

17

15

12

13

13

14

14

14

15

15

15

15

16

16

16

16

16

17

17

17

17

17

18

18

16

13

13

14

15

15

15

16

16

16

16

17

17

17

17

18

18

18

18

18

18

19

19

17

14

14

15

16

16

16

16

17

17

17

18

18

18

18

19

19

19

19

19

20

20

20

18

14

15

16

16

17

17

17

18

18

19

19

19

19

20

20

20

20

20

20

21

21

21

19

15

16

17

17

18

18

18

19

19

20

20

20

20

21

21

21

21

21

22

22

22

23

20

16

17

18

18

19

19

19

20

20

21

21

21

21

22

22

22

22

22

23

23

23

24

21

17

18

18

19

20

20

20

21

21

22

22

22

23

23

23

23

23

24

24

24

25

25

22

18

18

19

20

21

21

21

22

22

23

23

23

24

24

24

24

25

25

25

25

26

26

23

18

19

20

21

22

22

22

23

23

24

24

24

25

25

25

25

26

26

26

26

27

27

24

19

20

21

22

23

23

23

24

24

25

25

25

26

26

26

27

27

27

27

28

28

29

25

20

21

22

23

23

24

24

25

25

26

26

26

27

27

27

28

28

28

28

29

29

30

26

21

22

23

24

24

25

25

26

26

27

27

28

28

28

29

29

29

29

30

30

31

31

27

22

23

24

25

25

26

26

27

27

28

28

29

29

29

30

30

30

30

31

31

32

32

28

22

23

25

26

26

27

27

28

28

29

29

30

30

30

31

31

31

31

32

32

33

33

29

23

24

25

27

27

28

28

29

29

30

30

31

31

32

32

32

32

33

33

33

34

35

30

24

25

26

27

28

29

29

30

30

31

31

32

32

33

33

33

33

34

34

35

35

36

31

25

26

27

28

29

30

30

31

31

32

32

33

33

34

34

34

35

35

35

36

36

37

32

26

27

28

29

30

31

31

32

32

33

33

34

34

35

35

35

36

36

36

37

38

38

33

26

28

29

30

31

32

32

33

33

34

34

35

35

36

36

37

37

37

37

38

39

39

34

27

28

30

31

32

33

33

34

34

35

35

36

37

37

37

38

38

38

39

39

40

40

35

28

29

31

32

33

33

34

35

35

36

36

37

38

38

38

39

39

39

40

40

41

42

36

29

30

32

33

34

34

35

36

36

37

37

38

39

39

40

40

40

40

41

41

42

43

37

30

31

32

34

35

35

36

37

38

38

38

39

40

40

41

41

41

42

42

43

43

44

38

30

32

33

35

36

36

37

38

39

39

40

40

41

41

42

42

42

43

43

44

45

45

39

31

33

34

36

37

37

38

39

40

40

41

41

42

42

43

43

43

44

44

45

46

46

40

32

34

35

37

38

38

39

40

41

41

42

42

43

43

44

44

45

45

45

46

47

48

41

33

34

36

38

39

39

40

41

42

42

43

43

44

45

45

45

46

46

47

47

48

49

42

34

35

37

38

39

40

41

42

43

43

44

44

45

46

46

46

47

47

48

48

49

50

43

34

36

38

39

40

41

42

43

44

44

45

46

46

47

47

48

48

48

49

50

50

51

44

35

37

39

30

41

42

43

44

45

45

46

47

47

48

48

49

49

49

50

51

52

52

45

36

38

39

41

42

43

44

45

46

46

47

48

48

49

49

50

50

51

51

52

53

54

46

37

39

40

42

43

44

45

46

47

47

48

49

49

50

50

51

51

52

52

53

54

55

47

38

39

41

43

44

45

46

47

48

48

49

50

50

51

52

52

52

53

53

54

55

56

1) Значения округлены до ближайшего целого числа.

Таблица 20 - Значения удлинений1) на длине базы 80 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 80 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

8

8

8

9

9

9

9

9

10

10

10

10

10

10

10

10

11

11

11

11

11

11

11

8

9

9

9

10

10

10

10

11

11

11

11

11

11

11

11

12

12

12

12

12

12

12

9

9

10

10

11

11

11

11

11

12

12

12

12

12

12

13

13

13

13

13

13

13

13

10

10

11

11

12

12

12

12

12

13

13

13

13

13

13

14

14

14

14

14

14

15

14

11

11

12

12

12

13

13

13

13

14

14

14

14

14

14

15

15

15

15

15

15

16

15

11

12

12

13

13

14

14

14

14

15

15

15

15

15

16

16

16

16

16

16

17

17

16

12

13

13

14

14

14

15

15

15

15

16

16

16

16

17

17

17

17

17

17

18

18

17

13

13

14

15

15

15

16

16

16

16

17

17

17

17

18

18

18

18

18

18

19

19

18

14

14

15

16

16

16

16

17

17

17

18

18

18

18

19

19

19

19

19

20

20

20

19

14

15

16

16

17

17

17

18

18

18

19

19

19

19

20

20

20

20

20

21

21

21

20

15

16

17

17

18

18

18

19

19

19

20

20

20

20

21

21

21

21

21

22

22

22

21

16

17

17

18

19

19

19

20

20

20

21

21

21

22

22

22

22

22

22

23

23

24

22

17

17

18

19

19

20

20

21

21

21

22

22

22

23

23

23

23

23

23

24

24

25

23

17

18

19

20

20

21

21

22

22

22

23

23

23

24

24

24

24

24

25

25

25

26

24

18

19

20

21

21

22

22

23

23

23

24

24

24

25

25

25

25

25

26

26

27

27

25

19

20

21

22

22

23

23

23

24

24

24

25

25

26

26

26

26

26

27

27

28

28

26

20

21

21

22

23

23

24

24

25

25

25

26

26

27

27

27

27

27

28

28

29

29

27

20

21

22

23

24

24

25

25

26

26

26

27

27

28

28

28

28

29

29

29

30

30

28

21

22

23

24

25

25

26

26

27

27

27

28

28

29

29

29

29

30

30

30

31

31

29

22

23

24

25

26

26

27

27

28

28

28

29

29

30

30

30

30

31

31

31

32

33

30

23

24

25

26

27

27

27

28

29

29

29

30

30

31

31

31

32

32

32

33

33

34

31

23

24

26

27

27

28

28

29

30

30

30

31

31

32

32

32

33

33

33

34

34

35

32

24

25

26

28

28

29

29

30

31

31

31

32

32

33

33

33

34

34

34

35

35

36

33

25

26

27

28

29

30

30

31

32

32

32

33

33

34

34

34

35

35

35

36

36

37

34

26

27

28

29

30

31

31

32

32

33

33

34

34

35

35

35

36

36

36

37

38

38

35

26

28

29

30

31

32

32

33

33

34

34

35

35

36

36

36

37

37

37

38

39

39

36

27

28

30

31

32

32

33

34

34

35

35

36

36

37

37

38

38

38

39

39

40

40

37

28

29

31

32

33

33

34

35

35

36

36

37

37

38

38

39

39

39

40

40

41

41

38

29

30

31

33

34

34

35

36

36

37

37

38

38

39

39

40

40

40

41

41

42

43

39

29

31

32

34

35

35

36

37

37

38

38

39

39

40

40

41

41

41

42

42

43

44

40

30

32

33

34

35

36

37

38

38

39

39

40

40

41

41

42

42

42

43

43

44

45

41

31

32

34

35

36

37

37

38

39

40

40

41

41

42

42

43

43

43

44

44

45

46

42

32

33

35

36

37

38

38

39

40

41

41

42

43

43

43

44

44

44

45

46

46

47

43

32

34

35

37

38

39

39

40

41

42

42

43

44

44

44

45

45

45

46

47

48

48

44

33

35

36

38

39

40

40

41

42

43

43

44

45

45

45

46

46

47

47

48

49

49

45

34

36

37

39

40

41

41

42

43

44

44

45

46

46

47

47

47

48

48

49

50

50

46

35

36

38

40

41

41

42

43

44

45

45

46

47

47

48

48

48

49

49

50

51

52

47

36

37

39

41

42

42

43

44

45

46

46

47

48

48

49

49

49

50

50

51

52

53

1) Значения округлены до ближайшего целого числа.

Таблица 21 - Значения удлинений1) на длине базы 100 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 100 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

7

8

8

8

9

9

9

9

9

9

10

10

10

10

10

10

10

10

10

11

11

11

11

8

8

9

9

9

10

10

10

10

10

10

11

11

11

11

11

11

11

11

12

12

12

12

9

9

10

10

10

11

11

11

11

11

11

12

12

12

12

12

12

12

12

13

13

13

13

10

10

10

11

11

11

12

12

12

12

12

13

13

13

13

13

13

13

14

14

14

14

14

10

11

11

12

12

12

12

13

13

13

13

14

14

14

14

14

14

14

15

15

15

15

15

11

12

12

13

13

13

13

14

14

14

14

15

15

15

15

15

15

15

16

16

16

16

16

12

12

13

13

14

14

14

15

15

15

15

16

16

16

16

16

16

16

17

17

17

17

17

12

13

14

14

15

15

15

15

16

16

16

16

17

17

17

17

17

17

18

18

18

19

18

13

14

14

15

15

16

16

16

17

17

17

17

18

18

18

18

18

19

19

19

19

20

19

14

15

15

16

16

17

17

17

18

18

18

18

19

19

19

19

19

20

20

20

20

21

20

15

15

16

17

17

18

18

18

19

19

19

19

20

20

20

20

20

21

21

21

21

22

21

15

16

17

18

18

18

19

19

19

20

20

20

21

21

21

21

21

22

22

22

23

23

22

16

17

18

18

19

19

20

20

20

21

21

21

22

22

22

22

22

23

23

23

24

24

23

17

18

18

19

20

20

20

21

21

22

22

22

23

23

23

23

23

24

24

24

25

25

24

18

18

19

20

21

21

21

22

22

23

23

23

24

24

24

24

25

25

25

25

26

26

25

18

19

20

21

21

22

22

23

23

24

24

24

25

25

25

25

26

26

26

26

27

27

26

19

20

21

22

22

23

23

24

24

24

25

25

26

26

26

26

27

27

27

27

28

28

27

20

21

22

23

23

24

24

25

25

25

26

26

27

27

27

27

28

28

28

28

29

29

28

21

21

22

23

24

25

25

26

26

26

27

27

28

28

28

28

29

29

29

30

30

31

29

21

22

23

24

25

25

26

26

27

27

28

28

29

29

29

29

30

30

30

31

31

32

30

22

23

24

25

26

26

27

27

28

28

29

29

30

30

30

30

31

31

31

32

32

33

31

23

24

25

26

27

27

28

28

29

29

30

30

30

31

31

31

32

32

32

33

33

34

32

24

25

26

27

28

28

28

29

30

30

30

31

31

32

32

32

33

33

33

34

34

35

33

24

25

26

28

28

29

29

30

31

31

31

32

32

33

33

33

34

34

34

35

35

36

34

25

26

27

28

29

30

30

31

32

32

32

33

33

34

34

34

35

35

35

36

37

37

35

26

27

28

29

30

31

31

32

32

33

33

34

34

35

35

35

36

36

36

37

38

38

36

26

28

29

30

31

32

32

33

33

34

34

35

35

36

36

36

37

37

37

38

39

39

37

27

28

30

31

32

32

33

34

34

35

35

36

36

37

37

38

38

38

38

39

40

40

38

28

29

30

32

33

33

34

35

35

36

36

37

37

38

38

39

39

39

40

40

41

41

39

29

30

31

33

34

34

35

36

36

37

37

38

38

39

39

40

40

40

41

41

42

42

40

29

31

32

34

34

35

36

36

37

38

38

39

39

40

40

41

41

41

42

42

43

44

41

30

31

33

34

35

36

36

37

38

39

39

40

40

41

41

42

42

42

43

43

44

45

42

31

32

34

35

36

37

37

38

39

40

40

41

41

42

42

43

43

43

44

44

45

46

43

32

33

34

36

37

38

38

39

40

40

41

42

42

43

43

44

44

44

45

45

46

47

44

32

34

35

37

38

39

39

40

41

41

42

43

43

44

44

45

45

45

46

46

47

48

45

33

35

36

38

39

39

40

41

42

42

43

44

44

45

45

46

46

46

47

47

48

49

46

34

35

37

39

40

40

41

42

43

43

44

45

45

46

46

47

47

47

48

49

49

50

47

35

36

38

39

40

41

42

43

44

44

45

46

46

47

47

48

48

48

49

50

50

51

1) Значения округлены до ближайшего целого числа.

Таблица 22 - Значения удлинений1) на длине базы 200 мм, соответствующие значениям удлинений, полученным на длине базы

Фактическое удлинение, %, на длине базы

Соответствующее удлинение, %, на длине базы 200 мм, если площадь поперечного сечения, мм2, равна

5

10

20

40

60

80

100

150

200

250

300

400

500

600

700

800

900

1000

1200

1500

2000

2500

10

7

7

7

8

8

8

8

8

9

9

9

9

9

9

9

9

9

9

10

10

10

10

11

7

8

8

8

9

9

9

9

9

9

10

10

10

10

10

10

10

10

10

11

11

11

12

8

8

9

9

9

10

10

10

10

10

10

11

11

11

11

11

11

11

11

12

12

12

13

9

9

10

10

10

10

11

11

11

11

11

12

12

12

12

12

12

12

12

13

13

13

14

9

10

10

11

11

11

11

12

12

12

12

12

13

13

13

13

13

13

13

14

14

14

15

10

11

11

12

12

12

12

13

13

13

13

13

14

14

14

14

14

14

14

14

15

15

16

11

11

12

12

13

13

13

13

14

14

14

14

14

15

15

15

15

15

15

15

16

16

17

11

12

12

13

13

14

14

14

14

15

15

15

15

15

16

16

16

16

16

16

17

17

18

12

13

13

14

14

14

15

15

15

16

16

16

16

16

17

17

17

17

17

17

18

18

19

13

13

14

15

15

15

15

16

16

16

17

17

17

17

17

18

18

18

18

18

19

19

20

13

14

15

15

16

16

16

17

17

17

17

18

18

18

18

19

19

19

19

19

20

20

21

14

15

15

16

17

17

17

18

18

18

18

19

19

19

19

19

20

20

20

20

21

21

22

15

15

16

17

17

18

18

18

19

19

19

20

20

20

20

20

21

21

21

21

22

22

23

15

16

17

18

18

18

19

19

20

20

20

20

21

21

21

21

22

22

22

22

23

23

24

16

17

18

18

19

19

20

20

20

21

21

21

22

22

22

22

22

23

23

23

24

24

25

17

18

18

19

20

20

20

21

21

22

22

22

23

23

23

23

23

24

24

24

25

25

26

17

18

19

20

20

21

21

22

22

22

23

23

23

24

24

24

24

24

25

25

26

26

27

18

19

20

21

21

22

22

23

23

23

24

24

24

25

25

25

25

25

26

26

27

27

28

19

20

21

21

22

22

23

23

24

24

24

25

25

26

26

26

26

26

27

27

28

28

29

20

20

21

22

23

23

24

24

25

25

25

26

26

26

27

27

27

27

28

28

29

29

30

20

21

22

23

24

24

24

25

26

26

26

27

27

27

28

28

28

28

29

29

30

30

31

21

22

23

24

24

25

25

26

26

27

27

28

28

28

29

29

29

29

30

30

30

31

32

22

22

24

25

25

26

26

27

27

28

28

28

29

29

29

30

30

30

30

31

31

32

33

22

23

24

25

26

26

27

28

28

28

29

29

30

30

30

31

31

31

31

32

32

33

34

23

24

25

26

27

27

28

28

29

29

30

30

31

31

31

32

32

32

32

33

33

34

35

24

25

26

27

28

28

28

29

30

30

31

31

32

32

32

32

33

33

33

34

34

35

36

24

25

26

28

28

29

29

30

31

31

31

32

32

33

33

33

34

34

34

35

35

36

37

25

26

27

28

29

30

30

31

31

32

32

33

33

34

34

34

35

35

35

36

36

37

38

26

27

28

29

30

30

31

32

32

33

33

34

34

35

35

35

36

36

36

37

37

38

39

26

27

29

30

31

31

32

33

33

34

34

35

35

36

36

36

36

37

37

38

38

39

40

27

28

29

31

31

32

33

33

34

34

35

36

36

36

37

37

37

38

38

39

39

40

41

28

29

30

31

32

33

33

34

35

35

36

36

37

37

38

38

38

39

39

40

40

41

42

28

30

31

32

33

34

34

35

36

36

37

37

38

38

39

39

39

40

40

41

41

42

43

29

30

32

33

34

34

35

36

37

37

38

38

39

39

40

40

40

40

41

42

42

43

44

30

31

32

34

35

35

36

37

37

38

38

39

40

40

40

41

41

41

42

43

43

44

45

30

32

33

35

35

36

37

38

38

39

39

40

41

41

41

42

42

42

43

43

44

45

46

31

32

34

35

36

37

37

38

39

40

40

41

41

42

42

43

43

43

44

44

45

46

47

32

33

35

36

37

38

38

39

40

41

41

42

42

43

43

44

44

44

45

45

46

47

1) Значения округлены до ближайшего целого числа.

Рисунок 1 - Переводы значений удлинений между длиной базы  и длиной базы 50 мм

Рисунок 2 - Переводы значений удлинений между длиной базы  и длиной базы 200 мм

Рисунок 3 - Переводы значений удлинений между длиной базы  и длиной базы 50 мм

Рисунок 4 - Переводы значений удлинений между длиной базы  и длиной базы 200 мм

Рисунок 5 - Переводы значений удлинений

Ключевые слова: углеродистая сталь, низколегированная сталь, относительное удлинение
