Lead-acid starter batteries. Part 4. Dimensions of batteries for heavy vehicles

ФЕДЕРАЛЬНОЕ АГЕНТСТВО
ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

НАЦИОНАЛЬНЫЙ
СТА
НДАРТ
РОССИЙСКОЙ
ФЕ
ДЕРАЦИИ

ГОСТ Р МЭК
60095-4-2010

БАТАРЕИ СТАРТЕРНЫЕ
СВИНЦОВО-КИСЛОТНЫЕ

Часть 4

Размеры батарей для тяжелых грузовиков

IEC 60095-4:2008
Lead-acid starter batteries - Part 4: Dimensions of batteries for heavy vehicles
(IDT)

Москва

Стандартинформ

2011

Предисловие

Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. № 184-ФЗ «О техническом регулировании», а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 «Стандартизация в Российской Федерации. Основные положения»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «Научно-исследовательский проектно-конструкторский и технологический институт стартерных аккумуляторов» (ОАО «НИИСТА») на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 4

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 044 «Аккумуляторы и батареи»

3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 21 декабря 2010 г. № 852-ст

4 Настоящий стандарт идентичен международному стандарту МЭК 60095-4:2008 «Свинцово-кислотные стартерные батареи. Часть 4. Размеры батарей для тяжелых грузовиков» (IEC 60095-4:2008 «Lead-acid starter batteries - Part 4: Dimensions of batteries for heavy vehicles»).

При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА

5 ВЗАМЕН ГОСТ Р МЭК 95-4-93

Информация об изменениях к настоящему стандарту публикуется в ежегодно издаваемом информационном указателе «Национальные стандарты», а текст изменений и поправок - в ежемесячно издаваемых информационных указателях «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячно издаваемом информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

СОДЕРЖАНИЕ

1 Область применения. 2

2 Нормативные ссылки. 3

3 Термины и определения. 3

4 Общие положения. 3

4.1 Маркировка. 3

4.2 Маркировка полярности. 3

4.3 Маркировка материала из пластмассы.. 4

4.4 Размеры и конструкция. 4

5 Европейские типы.. 4

5.1 Общие положения. 4

5.2 Размеры.. 5

6 Североамериканские типы.. 6

6.1 Общие положения. 6

6.2 Размеры.. 6

7 Восточноазиатские типы.. 9

7.1 Общие положения. 9

7.2 Размеры.. 9

Приложение ДА (справочное) Сведения о соответствии ссылочных международных стандартов ссылочным национальным стандартам Российской Федерации (и действующим в этом качестве межгосударственным стандартам) 10

Библиография. 11

НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

БАТАРЕИ СТАРТЕРНЫЕ СВИНЦОВО-КИСЛОТНЫЕ

Часть 4

Размеры батарей для тяжелых грузовиков

Lead-acid starter batteries. Part 4. Dimensions of batteries for heavy vehicles

Дата введения - 2011-07-01

1 Область применения

Настоящий стандарт распространяется на свинцово-кислотные стартерные батареи (далее - батареи), используемые для пуска, освещения и систем зажигания тяжелых грузовых, коммерческих автомобилей, автобусов и сельскохозяйственных машин.

Стандарт устанавливает требования к основным размерам 12 предпочтительных типов батарей, применяемых в Европе (А, В, С и D2), Северной Америке (4D, 8D, 31Т и 31А) и Восточной Азии (Е41, F51, G51 и Н52).

При разработке тяжелых мощных автомобилей рекомендуется использовать батареи по настоящему стандарту.

Другие типы батарей, не включенные в настоящий стандарт, могут быть применены по стандартам организаций.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие стандарты. Для датированной ссылки применяют только приведенное издание. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все изменения).

ИСО 1043-1 Пластмассы. Условные обозначения и аббревиатуры. Часть 1. Основные полимеры и их специальные характеристики (ISO 1043-1, Plastics - Symbols and abbreviated terms - Part 1: Basic polymers and their special characteristics)

ИСО 7000 Графические символы, наносимые на оборудование. Перечень и сводная таблица (ISO 7000, Graphical symbols for use on equipment - Index and synopsis)

МЭК 60050-482:2004 Международный электротехнический словарь. Часть 482. Первичные и вторичные аккумуляторные элементы и аккумуляторные батареи (IEC 60050-482:2004, International Electrotechnical Vocabulary - Part 482: Primary and secondary cells and batteries)

МЭК 60095-1 Батареи стартерные свинцово-кислотные. Часть 1. Общие требования и методы испытаний (IEC 60095-1, Lead-acid starter batteries - Part 1: General requirements and methods of test)

МЭК 60417 Графические обозначения, применяемые на оборудовании (IEC 60417, Graphical symbols for use on equipment)

3 Термины и определения

В настоящем стандарте применены термины по МЭК 60050-482.

4 Общие положения

4.1 Маркировка

Батареи должны быть маркированы в соответствии с МЭК 60095-1.

4.2 Маркировка полярности

На батарею должна быть нанесена маркировка полярности, по крайней мере, на положительном выводе.

4.2.1 Маркировка положительного вывода

Маркировку выполняют символом «+», нанесенным сверху положительного вывода, а также на крышке рядом с положительным выводом.

4.2.2 Маркировка отрицательного вывода

Маркировку выполняют символом «-» сверху отрицательного вывода, а также на крышке рядом с отрицательным выводом.

Примечание - В качестве альтернативы словом «POS» или «NEG» допускается маркировать положительный и отрицательный выводы соответственно только для Северной Америки.

4.2.3 Исполнение и размеры маркировки

Символы, предназначенные для маркировки выводов, должны соответствовать символу МЭК 60417-5005 (2002-10) для положительной полярности и символу МЭК 60417-5006 (2002-10) для отрицательной полярности. Размеры символов представлены на рисунке 1.

Символы могут быть выпуклыми или углубленными на 0,3 - 0,5 мм

Рисунок 1 - Маркировка полярности

4.3 Маркировка материала из пластмассы

Батареи должны иметь маркировку для идентификации материала из пластмассы. Варианты схем маркировки и места их расположения устанавливают в соответствии с национальными стандартами. Однако все схемы идентификации материала из пластмассы помещают в выемке для установки батареи. Маркировка материала должна соответствовать ИСО 1043-1.

Обозначения «РР/РЕ» или «РР» используют в зависимости от материала пластмассы.

В некоторых случаях помещают также международный символ переработки материала ИСО 7000-1135, как показано на рисунке 2.

Рисунок 2 - Маркировка для полипропилена

Изготовитель должен давать разъяснения правил и целей маркировки.

Допускается использование цифрового кода 7 или 07 для «РР/РЕ» с добавлением «ДОПОЛНИТЕЛЬНЫЙ» для неизвестного материала.

4.4 Размеры и конструкция

Все размеры на рисунках указаны в миллиметрах. Детали конструкции, не обозначенные на общем виде, должны быть соответственно выделены. На рисунках конструкции крышек, ручек, ребер, бортиков, вентиляционных пробок и других позиций - рекомендуемые.

5 Европейские типы

5.1 Общие положения

Настоящие требования распространяются на четыре типа батарей для тяжелых грузовиков, применяемые в Европе (серия EU).

5.1.1 Крепление

Батареи должны обеспечивать крепление только по верхней части. Крепление должно быть расположено на уровне h1, обозначенном на рисунках 4 и 5. Конструкция должна позволять крепление рамкой шириной 20 мм по самой большой из четырех сторон крышки.

5.1.2 Расположение выводов, полярность

Конфигурация выводов и полярность должны соответствовать указанным на рисунках 4 и 5.

5.1.3 Размеры выводов

Размеры указаны на рисунке 3.

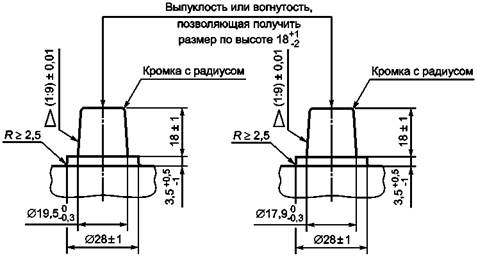

Рисунок 3 - Размеры положительного и отрицательного выводов

5.2 Размеры

Основные размеры батарей, показанные на рисунках 4 и 5, должны соответствовать таблице 1.

Размеры выводов, указанные как базовые, являются рекомендуемыми, а не обязательными.

Таблица 1 - Размеры батарей

В миллиметрах

Тип

Длина

Ширина

Высота

l

l1

b

b1

h

h1

D2

-

-

-

А

482

202

86

223max

В

102

С

130

242max

Примечание - Символы длины, ширины и высоты относятся к рисункам 4 и 5.

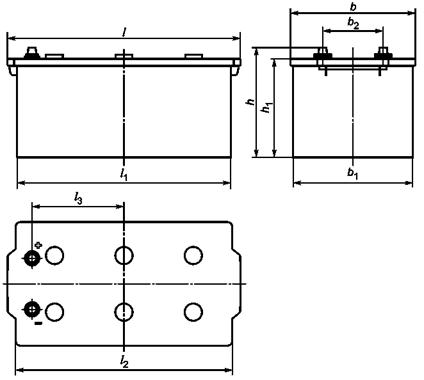

Рисунок 4 - Тип D2

Рисунок 5 - Типы А, В, С

6 Североамериканские типы

6.1 Общие положения

Настоящие требования распространяются на четыре типа батарей для тяжелых грузовиков, применяемые в Северной Америке (серия AM).

6.1.1 Крепление

Батареи должны иметь приспособление для крепления их на грузовике, обеспечивающее соединение верхней части батареи с опорной платформой (например, металлическую рамку).

6.1.2 Расположение выводов, полярность

Батареи должны иметь расположение выводов и полярность, как показано на рисунках 6, 8, 9 и 11.

6.1.3 Размеры выводов

Размеры выводов показаны на рисунках 7 и 10.

6.2 Размеры

Основные размеры батарей, показанные на рисунках 6, 8, 9 и 11, должны соответствовать таблице 2.

Таблица 2 - Размеры батарей

В миллиметрах

Тип

Длина

Ширина

Высота

4D

527

222

230

250

8D

283

31Т

330

173

219

240

31А

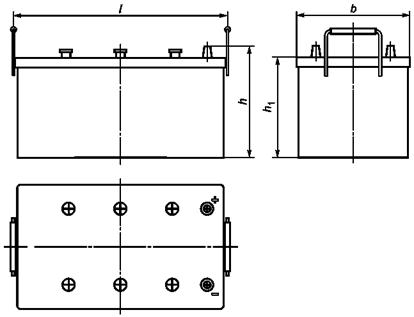

Рисунок 6 - Тип 4D

Размеры вывода по высоте при конусности 1:9

Рисунок 7 - Размеры конусного вывода

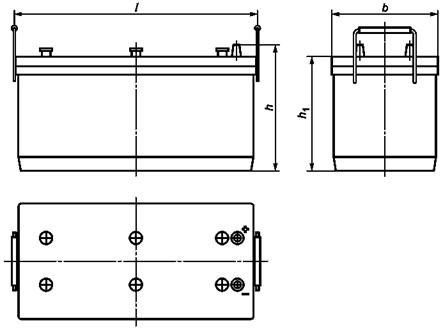

Рисунок 8 - Тип 8D

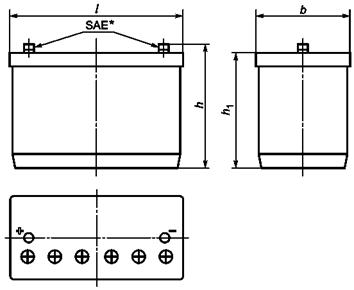

Рисунок 9 - Тип 31Т

Примечание - Для обеспечения надежного соединения длина болта, толщина кабельного наконечника и вывода должны быть совместимыми, необходимо соблюдать указания изготовителя или поставщика батарей.

Рисунок 10 - Размеры болтового вывода

_____________

* Крепеж по стандарту SAE.

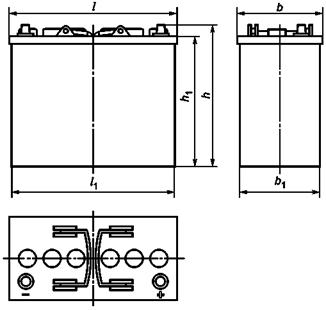

Рисунок 11 - Тип 31А

7 Восточноазиатские типы

7.1 Общие положения

Настоящие требования распространяются на четыре типа батарей для тяжелых грузовиков, применяемые в Восточной Азии (серия AS).

7.1.1 Крепление

Батареи должны иметь приспособление для крепления их на грузовике, обеспечивающее соединение верхней части батареи с местом установки (например, металлическую рамку).

7.1.2 Расположение выводов, полярность

Расположение полярности для батарей типа Е41 показано на рисунке 13, типов F51, G51 и Н52 - на рисунке 14.

7.1.3 Размеры выводов

Размеры конусных выводов, показанные на рисунке 12, должны соответствовать таблице 3.

Рисунок 12 - Размеры конусного вывода

Таблица 3 - Размеры конусного вывода

D, мм

Положительный вывод

Отрицательный вывод

7.2 Размеры

Основные размеры батарей, показанные на рисунках 13 и 14, должны соответствовать таблице 4.

Таблица 4 - Размеры батарей

В миллиметрах

Тип

Длина

Ширина

Высота

l1 max

b1 max

hmax

Е41

410

394

176

173

213

234

F51

505

502

182

181

257

G51

508

505

222

221

257

Н52

521

500

278

267

220

270

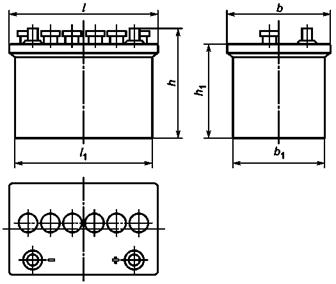

Рисунок 13 - Тип Е41

Рисунок 14 - Типы F51, G51 и Н52

Приложение ДА
(справочное)

Сведения о соответствии ссылочных международных стандартов
ссылочным национальным стандартам Российской Федерации
(и действующим в этом качестве межгосударственным стандартам)

Таблица ДА.1

Обозначение ссылочного международного стандарта

Степень соответствия

Обозначение и наименование соответствующего национального, межгосударственного стандарта

МЭК 60050-482:2004

-

*

МЭК 60095-1

MOD

ГОСТ Р 53165-2008 (МЭК 60095-1:2006) «Батареи аккумуляторные свинцовые стартерные для автотракторной техники. Общие технические условия»

МЭК 60417

MOD

ГОСТ 28312-89 (МЭК 417-73) «Аппаратура радиоэлектронная профессиональная. Условные графические обозначения»

ИСО 1043-1

-

*

ИСО 7000

-

*

* Соответствующий национальный стандарт отсутствует. До его утверждения рекомендуется использовать перевод на русский язык данного международного стандарта. Перевод данного международного стандарта находится в Федеральном информационном фонде технических регламентов и стандартов.

Примечание - В настоящей таблице использовано следующее условное обозначение степени соответствия стандартов:

- MOD - модифицированные стандарты.

Библиография

МЭК 61429    Элементы вторичные и аккумуляторные батареи. Маркировка международным символом переработки ИСО 7000-1135

(IEC 61429)   (Marking of secondary cells and batteries with the international recycling symbol ISO 7000-1135)

Ключевые слова: батареи свинцово-кислотные стартерные, размеры батарей
