Изменение № 3

УТВЕРЖДАЮ

Генеральный директор

ЗАО «НПФ «ЦКБА»

_______ В.П. Дыдычкин

11.04.2012 г.

ИЗМЕНЕНИЕ № 3

CT ЦКБА 031-2009 «Арматура трубопроводная. Паспорт. Правила разработки и оформления»

Утверждено и введено в действие Приказом от 11.04.2012 г. № 25

Дата введения: 01.06.2012 г.

Лист 4

В раздел 2 «Нормативные ссылки» ввести:

ГОСТ Р 54808-2011 «Арматура трубопроводная. Нормы герметичности затворов»

Лист 27

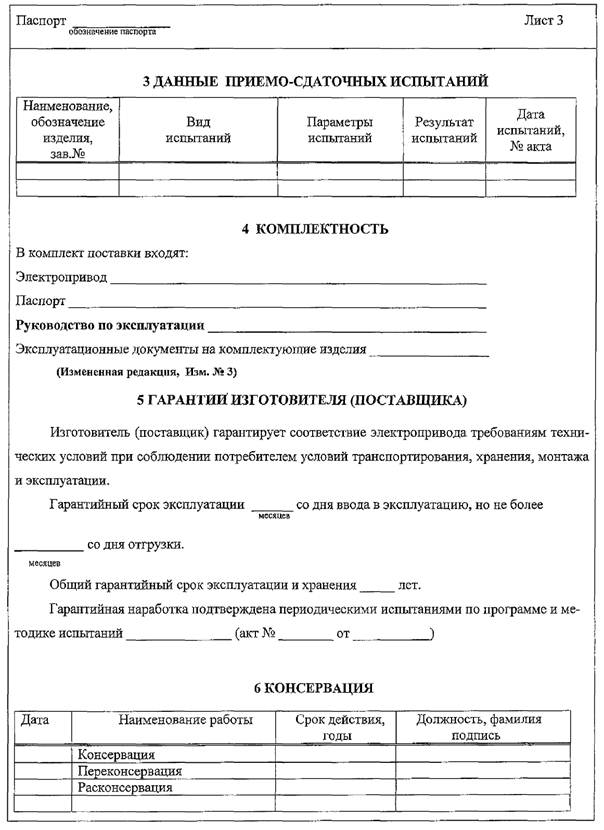

В раздел 4 «Комплектность» после «Паспорта» ввести:

Руководство по эксплуатации ______________________

Листы: 7, 9, 15, 16, 17, 18, 19, 20, 21, 26 аннулировать и заменить листами 7, 9, 15, 16, 17, 18, 19, 20, 21, 26 с «Изм. 3»;

Приложение: листы 7, 9,15, 16, 17,18, 19, 20, 21, 26

Заместитель генерального директора - главный конструктор	_______________ подпись	В.В. Ширяев
Технический директор	_______________ подпись	Н.Ю. Кривошеев
Заместитель директора - начальник отдела 121	_______________ подпись	С.Н. Дунаевский
Директор по проектированию	_______________ подпись	В.А. Горелов
Начальник технического отдела контроля качества	_______________ подпись	А.В. Титов
Исполнитель:
Ведущий инженер отдела 121	_______________ подпись	Т.И. Шнуровская
СОГЛАСОВАНО:
Председатель ТК 259	_______________ подпись	М.И. Власов

Лист 4

СТ ЦКБА 031-2009

СТАНДАРТ ЦКБА

Арматура трубопроводная

ПАСПОРТ

Правила разработки и оформления

Дата введения 01.10.2009

1 Область применения

Настоящий стандарт устанавливает правила разработки и оформления паспорта на трубопроводную арматуру и приводы.

Порядок восстановления паспортов приведен в СТ ЦКБА 081.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие документы:

ГОСТ 2.301-68 ЕСКД. Форматы

ГОСТ 2.601-2006 ЕСКД. Эксплуатационные документы

ГОСТ 2.608-78 ЕСКД. Порядок записи сведений о драгоценных материалах в эксплуатационных документах

ГОСТ 2.610-2006 ЕСКД. Правила выполнения эксплуатационных документов

ГОСТ 1639-2009 Лом и отходы цветных металлов и сплавов. Общие технические условия

(Измененная редакция, изм. № 2)

ГОСТ 5773-90 Издания книжные и журнальные. Форматы

СТ ЦКБА 032-2006 Арматура трубопроводная. Пломбирование

СТ ЦКБА 081-2009 Арматура трубопроводная. Порядок восстановления паспортов

НП-068-05 Трубопроводная арматура для атомных станций. Общие технические требования.

ГОСТ Р 54808-2011 Арматура трубопроводная. Нормы герметичности затворов

(Измененная редакция, изм. № 3)

3 Общие требования

3.1 Паспорт разрабатывает разработчик конструкторской документации в соответствии с ГОСТ 2.601 и ГОСТ 2.610. Для арматуры атомных станций (АС) паспорт должен разрабатываться с учетом приложения 15 НП-068-05.

3.2 Паспорт допускается объединять с руководством по эксплуатации в соответствии с ГОСТ 2.601.

Лист 7

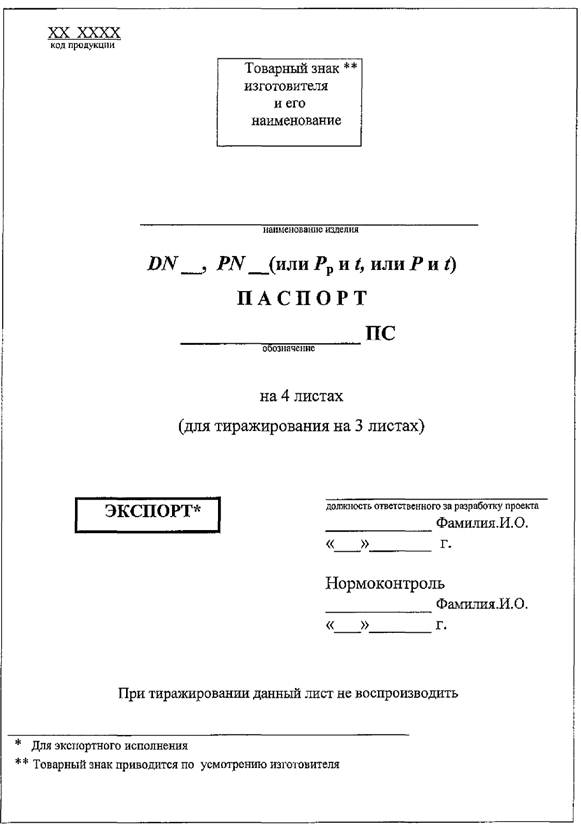

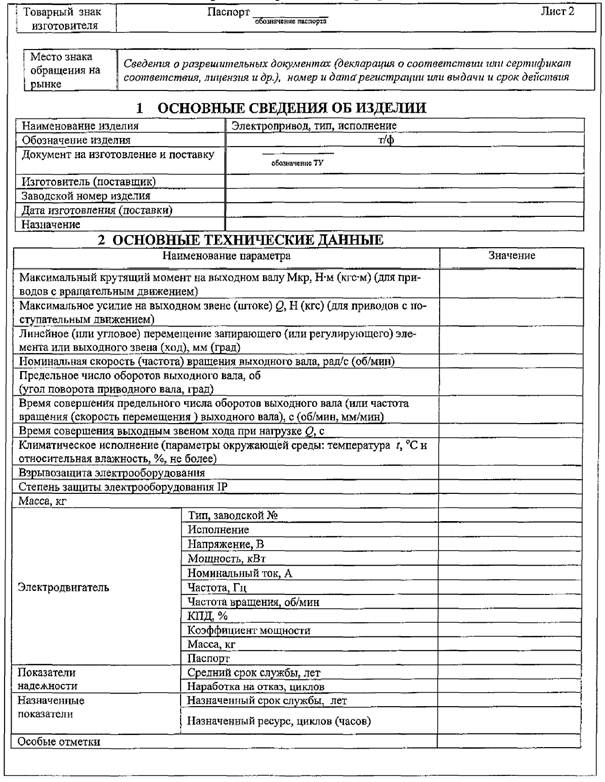

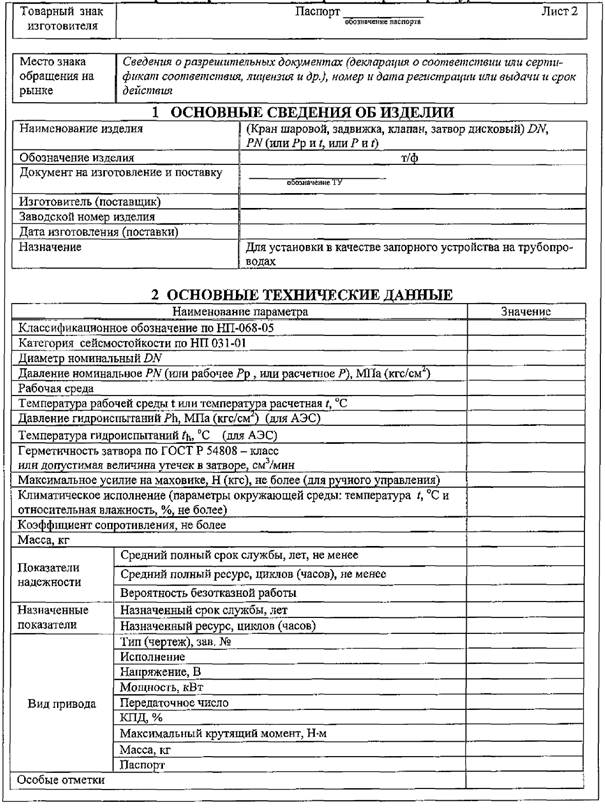

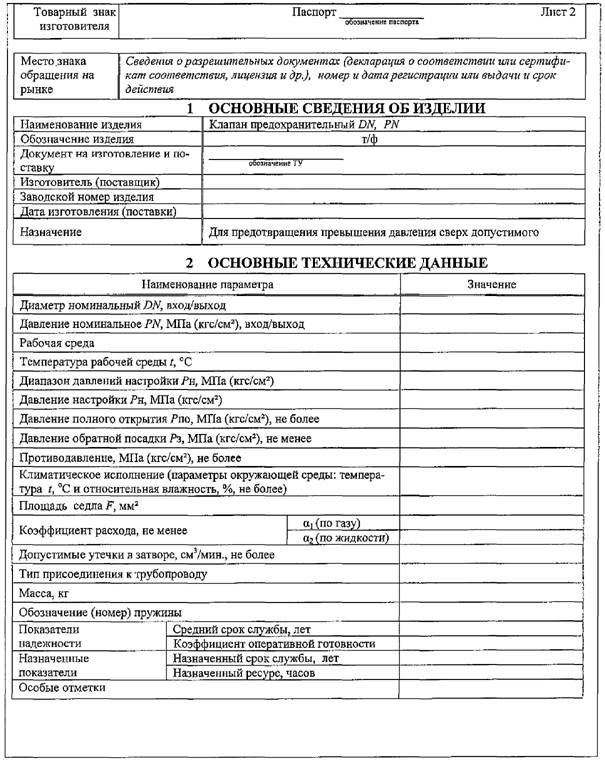

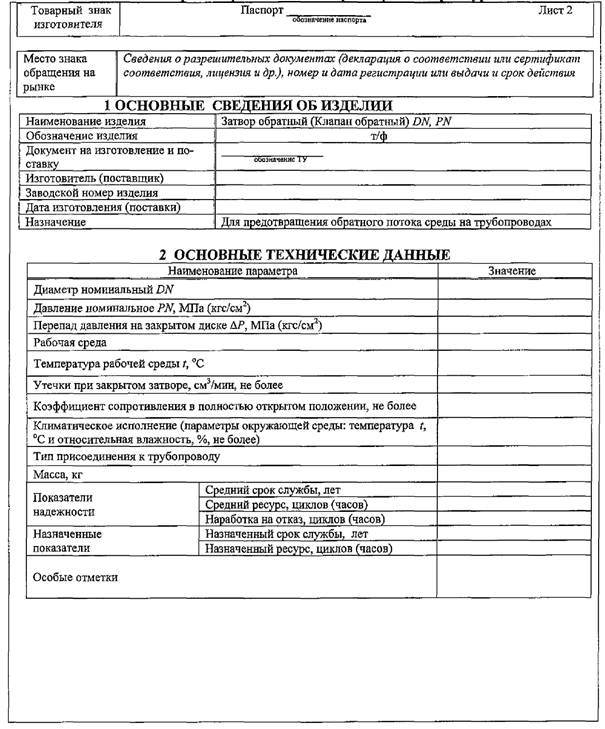

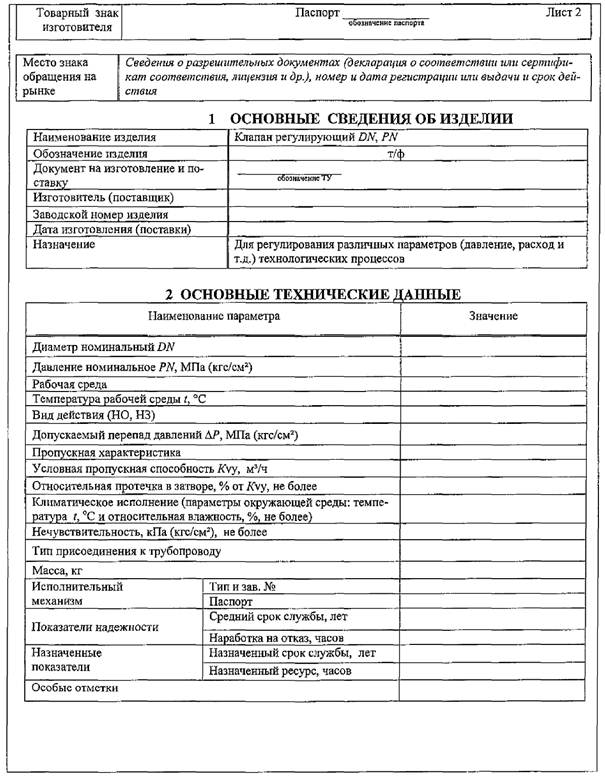

Таблица 2 - Основные технические данные

Наименование параметра		Значение
Диаметр номинальный DN
Давление номинальное PN (или рабочее Рр или расчетное Р), МПа (кгс/см²)
(Перечень технических данных в соответствии с ТУ)


Показатели надежности	(В соответствии с ТУ)

Назначенные показатели	(В соответствии с ТУ)

Особые отметки

4.2.3 Раздел «Сведения о материалах основных деталей» рекомендуется выполнять в виде таблицы 3.

Таблица 3 - Сведения о материалах основных деталей

Наименование детали	Марка материала, стандарт или ТУ

(Измененная редакция, изм. № 2)

При поставке арматуры с ответными фланцами в раздел «Сведения о материалах основных деталей» следует включать и материал ответных фланцев.

При необходимости для ответственной арматуры оформляются таблицы 4, 5, 6.

Сведения о результатах контроля качества сварочных материалов, сварных и наплавленных соединений рекомендуется выполнять по форме таблицы 7.

4.2.4 Раздел «Данные приемо-сдаточных испытаний» рекомендуется выполнять в виде таблицы 8.

4.2.5 Раздел «Комплектность» должен соответствовать ТУ или договору (контракту) на поставку.

В строке «запасные части» (при их наличии) в разделе должно быть записано: «Комплект запасных частей в соответствии с ведомостью ЗИП». Если ведомость ЗИП не разрабатывалась, то перечисляют все запасные части.

Лист 9

Таблица 6 - Сведения о контроле качества материалов основных деталей

Наименование и обозначение детали

Марка материала, стандарт или ТУ

№ сертификата, протокол испытаний

Номер плавки

Контроль содержания неметаллических включений (величина загрязненности, в баллах)

Контроль макроструктуры*

Ультразвуковой контроль*

Контроль капиллярной дефектоскопией*

Контроль проведения термообработки*

Контроль на МКК

оксиды

сульфиды

силикаты

нитриты и карбонитриды

по документации

Сведения о проведении контроля

фактическая/№ протокола, дата

№ документа о проведении контроля, дата

(Измененная редакция, изм. № 2)

Таблица 7 - Сведения о результатах контроля качества сварочных материалов, сварных и наплавленных соединений

Наименование и обозначение детали, сборочной единицы

Категория сварного соединения по ПНАЭГ-7-010-89

Количество и № сварного шва

Метод выполнения сварки

№ сертификата на сварочные и наплавочные материалы

Электроды, сварочная проволока (тип, марка, стандарт или ТУ)

Контроль качества сварочных и наплавочных материалов

Механические свойства при температуре 20 °С

Химический анализ наплавленного

металла

Контроль содержания ферритной фазы

Контроль проведения термообработки

σ_в, МПа (кгс/см²)

σ_0,2, МПа (кгс/см²)

δ₅, %

ψ, %

по документации, не менее

Сведения о проведении контроля

фактическая/№ протокола, дата

№ документа о проведении контроля, дата

Продолжение таблицы 7

Методы и объем контроля сварных и наплавленных соединений
Визуальный и измерительный контроль	Радиографический контроль	Капиллярный контроль	Гидравлические испытания	Контроль герметичности гелиевым течеискателем	Контроль избыточным давлением воздуха	Контроль проведения термообработки	Контроль твердости	Металлографические исследования	Испытания на МКК
Сведения о проведении контроля
№ документа о проведении контроля, дата
