Лист 3

СТ ЦКБА 065-2008

СТАНДАРТ ЦКБА

Арматура трубопроводная
НОМЕНКЛАТУРА ПОКАЗАТЕЛЕЙ.
ОПРОСНЫЕ ЛИСТЫ
ДЛЯ ПРОЕКТИРОВАНИЯ И ЗАКАЗА

Дата введения 01.01.2009 г.

1 Область применения

Настоящий стандарт распространяется на трубопроводную арматуру и приводы к ней (далее - арматуру) и устанавливает номенклатуру основных показателей и формы опросных листов для проектирования и заказа.

Установленная настоящим стандартом номенклатура показателей рекомендуется для включения в конструкторскую и нормативную документацию (КД и НД) при её разработке или пересмотре, в том числе техническое задание (ТЗ), технические условия (ТУ).

2 Нормативные ссылки

2.1 В настоящем стандарте использованы ссылки на следующие национальные стандарты и нормативные документы:

ГОСТ 27.002-89 Надежность в технике. Основные понятия. Термины и определения.

ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категория, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды.

ГОСТ 23866-87 Клапаны регулирующие односедельные, двухседельные и клеточные. Основные параметры

ГОСТ 25923-89 Затворы дисковые регулирующие. Основные параметры

ГОСТ Р 51330.0-99 Электрооборудование взрывозащищенное. Часть 0. Общие требования

ГОСТ Р 52720-2007 Арматура трубопроводная. Термины и определения

ГОСТ Р 52776-2007 Машины электрические вращающиеся. Номинальные данные и характеристики

Лист 4

ГОСТ Р 54432-2011 Фланцы арматуры, соединительных частей и трубопроводов на номинальное давление от PN 1 до PN 200. Конструкция, размеры и общие технические требования

ГОСТ Р 54808-2011 Арматура трубопроводная. Нормы герметичности затворов

НП-001-97 (ПНАЭ Г 01-011-97) Общие положения обеспечения безопасности атомных станций ОПБ-88/97

НП-031-01 Нормы проектирования сейсмостойких атомных станций

НП-068-05 Трубопроводная арматура для атомных станций. Общие технические требования

MSK-64 Международная шкала интенсивности землетрясений

СТ ЦКБА 043-2008 Арматура трубопроводная. Порядок нормирования и контроля надежности и безопасности

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по соответствующему указателю стандартов, составленному по состоянию на текущий год. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины, определения и сокращения

3.1 В настоящем стандарте применены следующие термины с соответствующими определениями:

1) арматура трубопроводная, арматура запорная, арматура обратная, арматура предохранительная, арматура регулирующая, привод, исполнительный механизм, номинальный диаметр, номинальное давление, рабочее давление, расчетное давление, условная пропускная способность, кавитационная характеристика, коэффициент расхода, способность пропускная, герметичность, утечка - по ГОСТ Р 52720;

2) вероятность безотказной работы, наработка на отказ, срок службы, срок сохраняемости, коэффициент оперативной готовности и т.д. - по ГОСТ 27.002,

а также следующие термины с соответствующими определениями:

3.1.1 показатели назначения: Основные технические данные и характеристики арматуры, определяющие возможность её применения в конкретных местах эксплуатации.

3.1.2 показатели надежности: Показатели, характеризующие способность арматуры выполнять требуемые функции в заданных режимах условий эксплуатации.

3.1.3 безопасность: Состояние арматуры, при котором отсутствует недопустимый риск, связанный с причинением вреда жизни или здоровью граждан, имуществу физических лиц, окружающей среде;


Листы 6, 7, 8

Таблица 1 - Показатели назначения арматуры и приводов

Показатели

Применяемость показателя для арматуры и приводов

Вид арматуры

Вид привода

Наименование показателя

Размерность

Обозначение

Запорная

Обратная

Регулирующая

Предохранительная

Ручной (и редуктор)

Пневматический

Гидравлический

Электрический

Электромагнитный

Диаметр номинальный

-

DN

+

+

+

+1)

-

-

-

-

-

Диаметр эффективный

мм

Dэфф.

+

-

-

-

-

-

-

-

-

Давление номинальное (или рабочее, или расчетное)

МПа (кгс/см2)

PN, (или Рр или Р)

+

+

+

+2)

-

+

+

-

-

Перепад давления

МПа (кгс/см2)

ΔР

+3)

+3)

+3)

-

-

-

-

-

-3)

Давление настройки

МПа (кгс/см2)

Рн

-

-

-

+

-

-

-

-

-

Давление полного открытия

МПа (кгс/см2)

Рп.о.

-

-

-

+

-

-

-

-

-

Давление закрытия

МПа (кгс/см2)

Рзакр.



-

-

+

-

-

-

-

-

Рабочая среда4)

-

-

+

+

+

+

-

+

+

-

-

Температура рабочей среды5)

°С

t

+

+

+

+

-

+

+

-

-

Коэффициент сопротивления

-

ζ

+

+6)

-

-

-

-

-

-

-

Условная пропускная способность

м3

Kvy

-

-

+

-

-

-

-

-

-

Площадь седла

мм2

F

-

-

-

+

-

-

-

-

-

Коэффициент расхода для газа (жидкости)

-

α1 2)

-

-

-

+

-

-

-

-

-

Герметичность затвора7)

7)

7)

+

+

+

+

-

-

-

-

-

Пропускная характеристика

-

-

-

-

+

-

-

-

-

-

-

Коэффициент начала кавитации

Kо

-

-

-

+

-

-

-

-

-

-

Строительная длина

мм

L

+

+

+

+

-

-

-

-

-

Климатическое исполнение

-

-

+

+

+

+

+

+

+

+

+

Внешние воздействия8)

-

-

+

+

+

+

+

+

+

+

+

Взрывозащита электрооборудования

-

9)

+

-

+

+

-

+10)

+10)

+

+

Давление управляющее

МПа (кгс/см2)

Рупр

-

-

-

-

-

+

+

-

-

Мощность электродвигателя (электромагнита)

Вт, ВА

Рэд, Рэм

-

-

-

-

-

-

-

+

+

Максимальное усилие или крутящий момент для управления

Н (кгс); Н∙м (кгс∙м)

Q; Мкр

+

-

+

-

+

-

-

-

-

Параметры тока (переменный или постоянный, частота, число фаз, напряжение, сила тока и др.)

-

-

-

-

-

-

-

+10)

+10)

+

+

Максимальный крутящий момент на выходном валу (для приводов с вращательным движением)

Н∙м (кгс∙м)

Мкр

-

-

-

-

+

+

+

+

-

Максимальное усилие на выходном звене (штоке) (для приводов с поступательным движением)

Н (кгс)

Q

-

-

-

-

+

+

+

+

+

Линейное (или угловое) перемещение запирающего (или регулирующего) элемента или выходного звена (ход)

мм (градус)

h (φ)

+

+

+

+

+

+

+

+

+

Предельное число оборотов выходного вала

об

n

-

-

-

-

+

+

+

+

-

Время совершения предельного числа оборотов выходного вала (или частота вращения (скорость перемещения) выходного вала)

с

t

-

-

-

-

-

+

+

+

-

Время совершения выходным звеном хода при нагрузке Q

с

t

-

-

-

-

-

+

+

+

+

Время перехода рабочего органа из положения «закрыт» в положение «открыт» (или обратно)

с

t

+

-

+

-

-

-

-

-

-

Режим работы

-

-

-

-

-

-

-

-

-

+11)

-

1) Для предохранительных клапанов дополнительно указывается DN на выходе.

2) Для предохранительных клапанов дополнительно указывается соответствующее давление на выходе.

3) перепад давлений может быть указан:

- для запорной и обратной арматуры - максимальный в закрытом положении;

- для регулирующей арматуры и регуляторов давления:

а) минимальный при максимальном расходе;

б) максимальный при минимальном расходе;

в) при закрытом затворе;

- для электромагнитной арматуры ΔР на закрытом клапане, обеспечивающий открытие затвора.

4) Рабочая среда характеризуется следующими данными:

- наименования и основные физические свойства (плотность, вязкость и др.);

- химический состав;

- концентрация.

При необходимости указывают также количество, размер и твердость включений.

5) Температура рабочей среды может быть задана в виде:

- диапазона рабочих температур;

- расчетной;

- максимальной;

- минимальной.

6) Для обратной арматуры указывают коэффициент сопротивления при полном открытии и скоростном давлении, обеспечивающем полное открытие арматуры. В КД (ТУ) и ЭД приводят также зависимость коэффициента сопротивления от скоростного давления.

7) Для герметичности затвора могут быть указаны:

- класс герметичности затвора по ГОСТ Р 54808;

- класс герметичности (или относительная протечка в затворе в % от Kvу) по ГОСТ 23866 - для регулирующей арматуры;

- утечка в затворе (по воде или воздуху) (см3/мин) - для запорной, обратной и предохранительной арматуры.

8) Факторы внешних воздействий:

- сейсмические нагрузки;

- вибрация;

- огнестойкость;

- нагрузки от трубопроводов;

- влага, пыль, вредные вещества в окружающей среде.

9) Российскую маркировку взрывозащищенного оборудования выполняют по ГОСТ Р 51330.0 и стандартам на отдельные виды взрывозащищенного оборудования.

Маркировка взрывозащиты включает: обозначение уровня взрывозащиты, знак Ех, обозначение группы электрооборудования (I, II или IIA, IIВ, IIС) и т.д.

10) Для дополнительных элементов пневмо- и гидроприводов, работающих от электрической энергии.

11) Режим работы и параметры режима - по ГОСТ Р 52776.

Примечания

1 Знак «+» означает применяемость, знак «-» неприменяемость.

2 Жирным курсивом выделены показатели, являющиеся обязательными вне зависимости от вида и области применения арматуры.




Лист 13

Приложение А

(рекомендуемое)

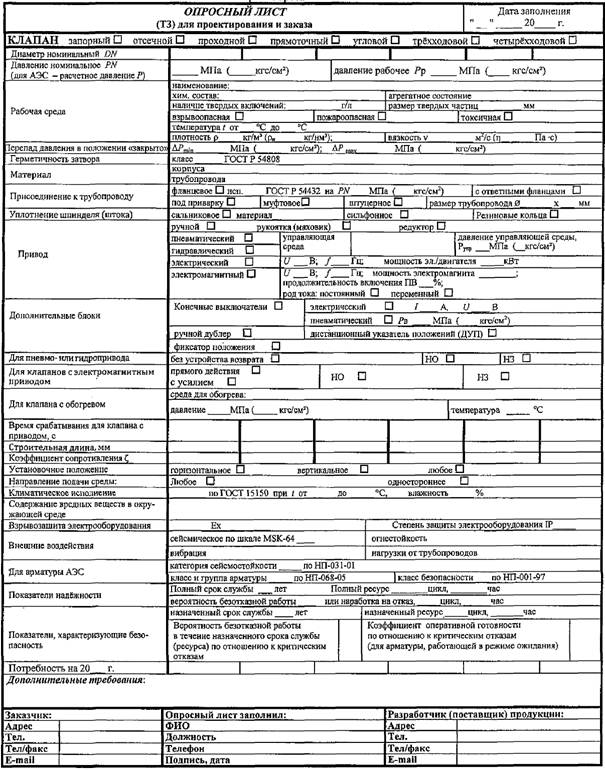

Форма опросного листа на клапаны

Лист 14

Приложение Б

(рекомендуемое)

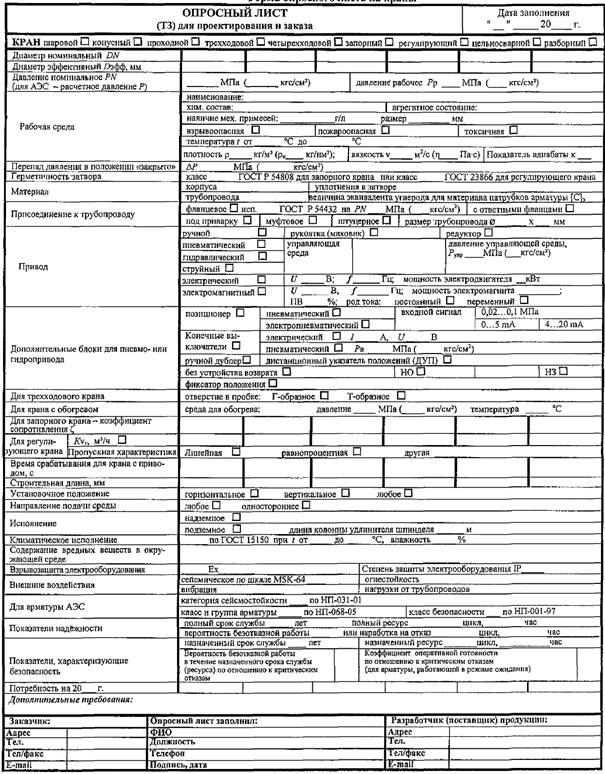

Форма опросного листа на краны

Лист 15

Приложение В

(рекомендуемое)

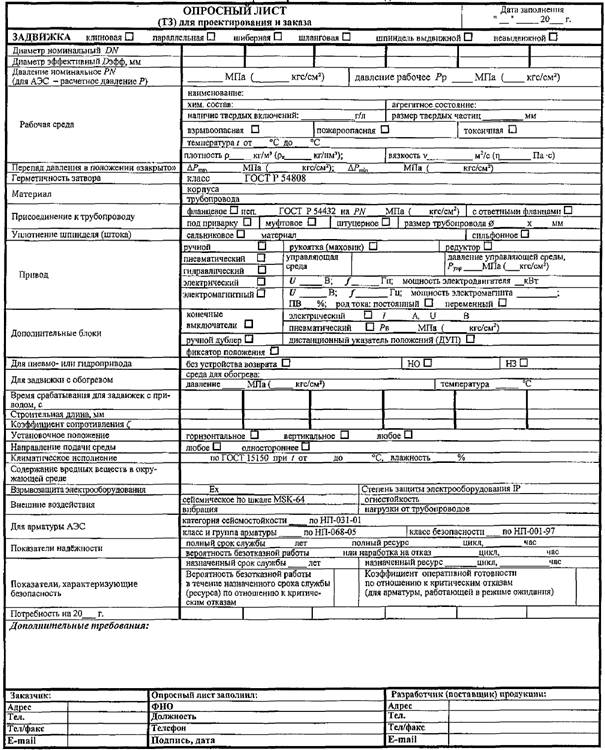

Форма опросного листа на задвижки

Лист 16

Приложение Г

(рекомендуемое)

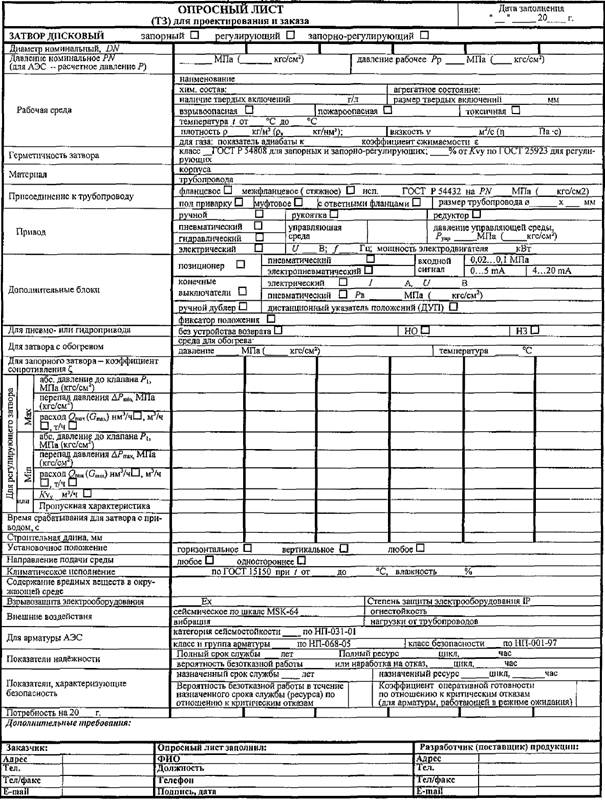

Форма опросного листа на затворы дисковые

Лист 17

Приложение Д

(рекомендуемое)

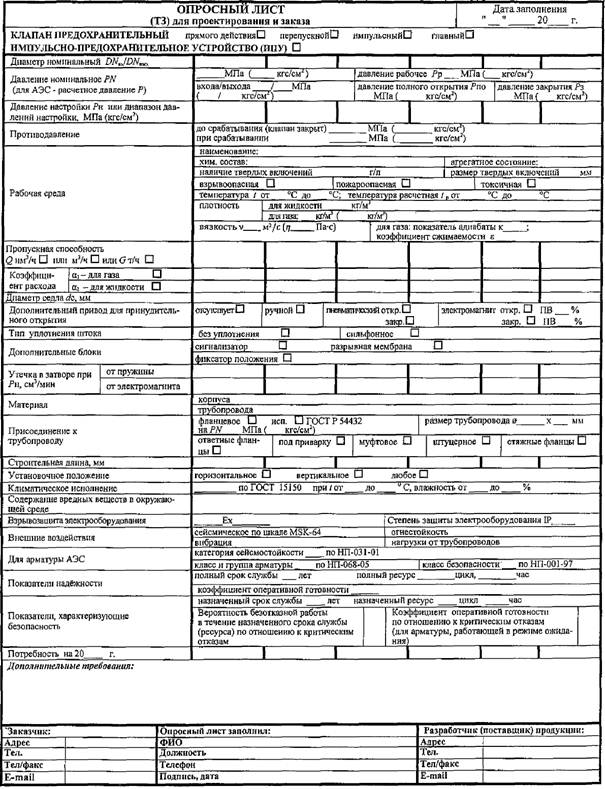

Форма опросного листа на предохранительную арматуру

Лист 18

Приложение Е

(рекомендуемое)

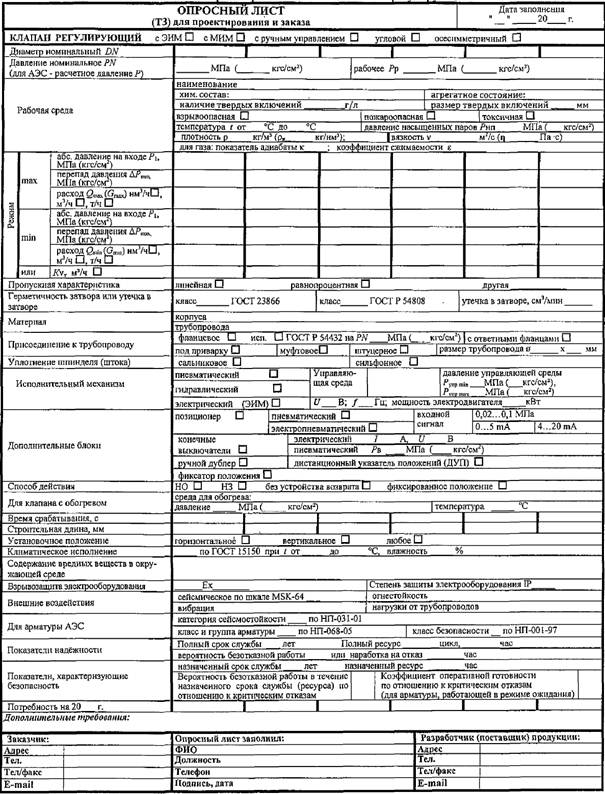

Форма опросного листа на клапаны регулирующие

Лист 19

Приложение Ж

(рекомендуемое)

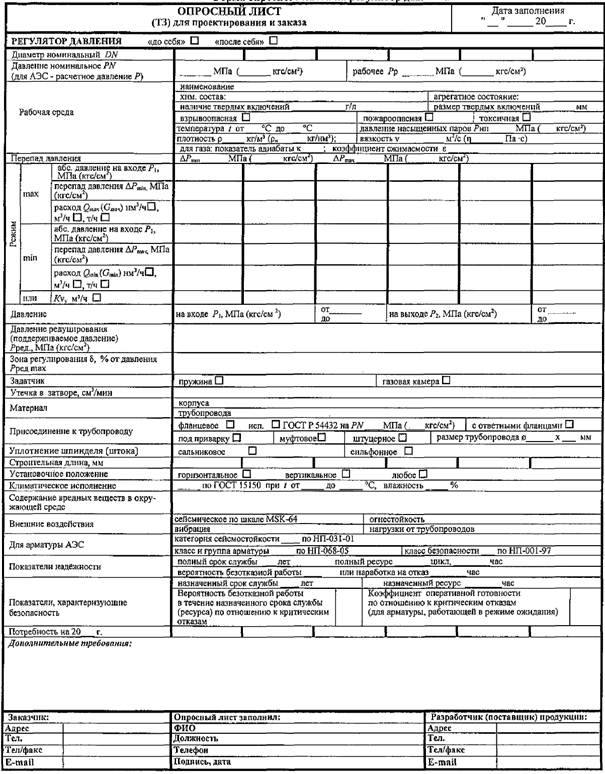

Форма опросного листа на регулятор давления

Лист 20

Приложение И

(рекомендуемое)

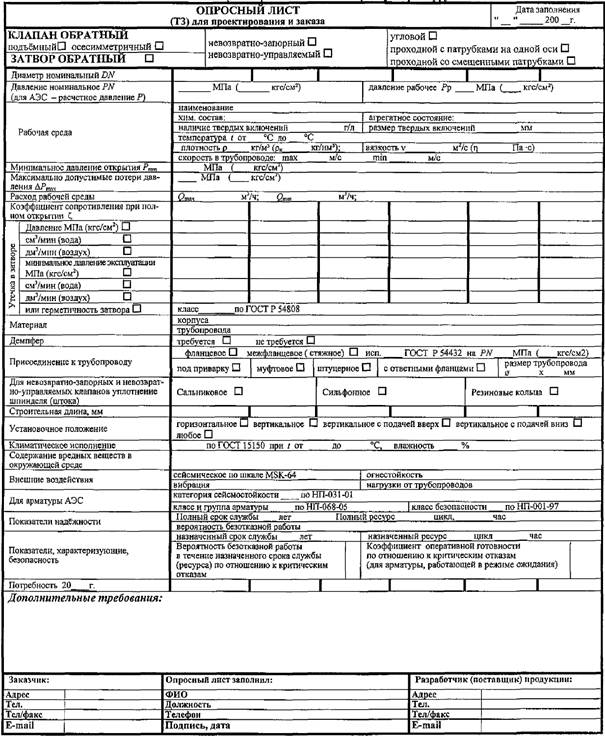

Форма опросного листа на обратную арматуру

Лист 11

5 Опросные листы для проектирования и заказа

5.1 Проектированию продукции предшествуют получение или разработка и согласование исходных технических требований (заявок) от заказчика для заключения договора (контракта) на выполнение работы.

5.2 Исходные технические требования на различные типы арматуры должны соответствовать содержанию опросных листов. Рекомендуемые формы опросных листов приведены в приложениях:

- приложение А - на клапаны;

- приложение Б - на краны;

- приложение В - на задвижки;

- приложение Г-на затворы дисковые;

- приложение Д - на предохранительную арматуру;

- приложение Е - на клапаны регулирующие;

- приложение Ж - на регуляторы давления;

- приложение И - на обратную арматуру.

5.3 Дополнительные требования, включаемые в опросные листы, могут содержать:

- наименование установки;

- требования государственных надзорных органов;

- перечень разрешительных документов;

- ограничения по габаритам;

- отрасль промышленности, где применяется арматура;

- диаметр трубопровода, на котором устанавливается арматура;

- стыкуемую трубу, диаметр расточки, тип разделки;

- скорость изменения давления и температуры рабочей среды;

- сейсмические, вибрационные, радиационные, световые, электромагнитные и другие внешние воздействия;

- скорость рабочей среды в трубопроводе при открытом затворе;

- допустимый перепад давления при скорости рабочей среды;

- ударную вязкость металла при заданной минусовой температуре и другие механические свойства;

- уровень шума;

- коэффициент сопротивления.

Лист 12

Для регулирующих клапанов и регуляторов давления:

- минимальный, номинальный и максимальный расходы рабочей среды;

- абсолютное давление на входе и выходе;

- перепад давления;

- параметры рабочей среды:

а) плотность при номинальных и рабочих условиях;

б) давление насыщенных паров при рабочей температуре;

в) кинематическую вязкость при температуре среды на входе;

г) коэффициент сжимаемости;

д) показатель адиабаты.
